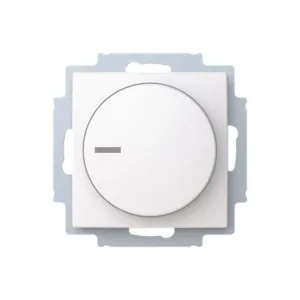

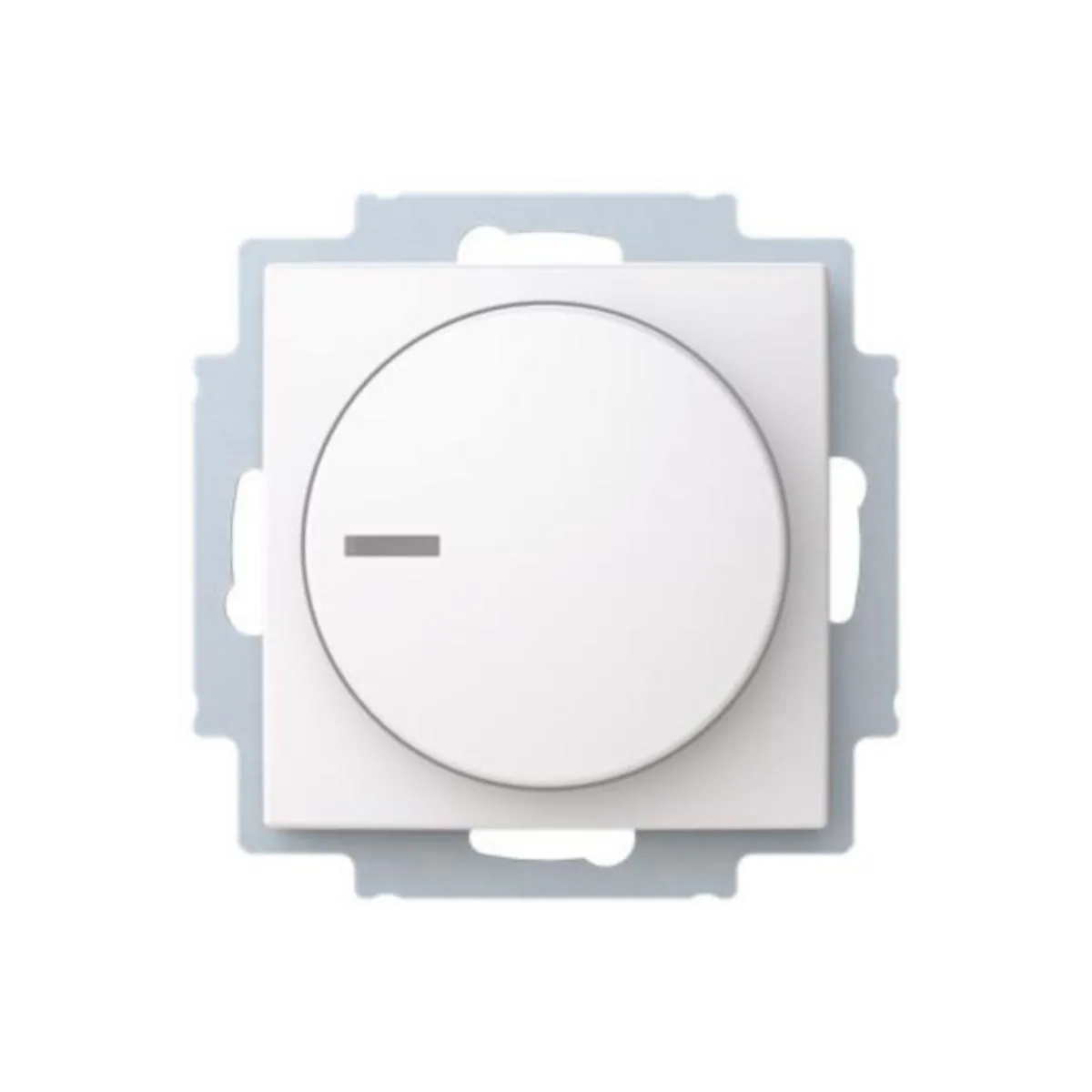

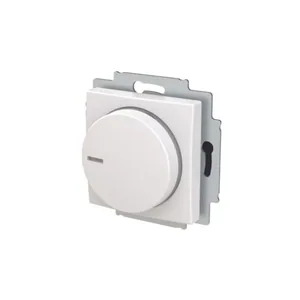

Valonsäädin ABB SAGA

Vaihtoehdot

Tuotetiedot

SAGA™ Matala LED-valonsäädin, sisältää kojeen ja keskiölevyn. LED-valonsäätimen upotussyvyys on 20 mm. Valonsäätimessä N-liitin nollajohdon kytkemistä varten. Joissakin tapauksissa LED valaisimien ja säätimen yhteensopivuudessa voi ilmetä ongelmia. Nämä poistuvat yleensä kun säätimeen kytketään myös nollajohdin. Nollajohtimen käyttöä suositellaan myös pienien kuormien kanssa (<10 W). Huom! Nollajohdinta ei ole pakko käyttää, säädin toimii myös 2-johdin versiona!LED kiertonuppisäädin on 2-johdin ratkaisu (N-johdinta ei tarvita). Säätimestä voidaan valita joko RL tai RC toiminta. Säätimen tehoalue on 2-100 VA LED-kuormille. 10-360 W muille kuormille (kts. asennusohje). Perinteisillä muuntajilla huomioitava n. 20% tehohäviö. Elektronisilla muuntajilla huomoitava n. 5% tehohäviö. Lineaarinen ja hiljainen säätö on mahdollista MOSFET-transistorin ansiosta. Sallitut kuormat: Säädettävä Retrofit (E27, E14, GU10) LEDi, 230 V Halogeenilamput, 230 V Säädettävä Retrofit (GU5.3) LEDi, 12 V (muuntaja L, LC) Halogeenilamput 12 V (muuntaja L, LC) Säädettävät energiansäästölamput Hehkulamput 230 V Sekakuormien käyttö on sallittu. Elektroninen oikosulku- ja ylikuormitussuoja Säätimen peruskirkkautta voi muuttaa kojeen oikean yläkulman potentiometriä säätämällä (min -säätö). Käyttö vaihtokytkennässä on mahdollista asennusohjeen mukaisesti.

Tekniset tiedot

Ladattavat tiedostot

• STK Linkki
• STK Linkki
