Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|

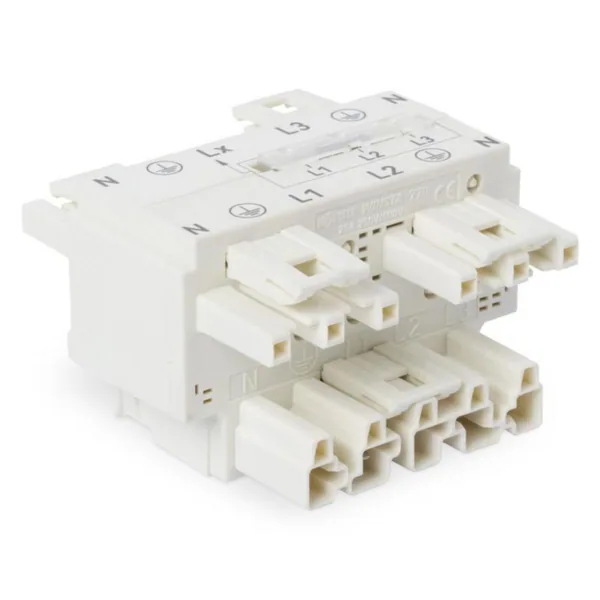

| Haaroitin Wago Winsta Midi 5-napainen, 5-NAP./6-TIE HAAROTIN VAL valkoinen | 1923454 | 38,42 € / kpl | Valitse |
| HAAROITIN WINSTA MIDI 5-NAP./6-TIE HAAROTIN MUSTA musta | 1923444 | 38,42 € / kpl | Valitse |
Tuotetiedot
WINSTA-pistoliitosjärjestelmä koostuu pistoliittimistä, haaroittimista, johtosarjoista ja kytkentäkoteloista. Näillä tuotteilla voidaan asentaa helposti ja nopeasti kokonaisia sähkönsyötön- ja valaistuksenohjauksen ratkaisuja. WINSTA-johtosarjat ovat koneellisesti valmistettuja ja jousitekniikalla toimivat liittimet tekevät ratkaisuista huoltovapaan koko elinkaaren ajan. Lukkojärjestelmän ansiosta asennus on kiinteä ja luotettava. Kun WINSTA-pistoliitosjärjestelmä on valmiiksi asennettu, voidaan asennus tarkastusmitata kätevästi testiaukoista. WINSTA-pistoliitosjärjestelmän edut ovat hankeen toteutusvaiheessa ensiasennuksen nopeus ja rakennuksen käytönaikana sähköistyksen muunneltavuus.
Tekniset tiedot
| Pakkauskoot | 10 KPL |
|---|---|
| Jakoliittimen malli | kolmivaihevirta-/vaihtovirtajakaja |
| Tulojen lukumäärä | 5 |
| Napojen lukumäärä | 5 |
| Lähtöjen lukumäärä | 17 |
| Erillisen adapteriosan väri | ei adapteriosaa |
| Värikoodaus/ kosketin | musta |
| Vaiheen käyttö/valinta | L1-L3 |
| Nimellisjännite | 400 v |
| Mitoitusvirta | 25 a |
| Mitoitussyöksyjännite | 6 kv |
| Kontaktiosan jatkuva enimmäislämpötila | 85 °c |
| Asennusmahdollisuus | ei |
| Mitoitusvirta valaisimelle | 25 a |
| Integroidun kytkimen malli | muu |
| Jatkuvuusvastus | 0.5 mohm |
| Halogeeniton | kyllä |
| Leveys | 64.8 mm |
| Korkeus | 58.2 mm |
| Pituus | 62.75 mm |
| Kotelon/suojuksen materiaali | polyamidi (PA) |
| Kontaktin materiaali | muu |
| Mekaaninen koodaus | kyllä |
| Ympäristön likaantumisaste | 3 |
| Kotelointiluokka (IP) | IP20 |
| Kontaktin pintakäsittely | muu |
| Lukitustapa | integroitu plug-in liitin |
| Jännityksen poiston jatkuva enimmäislämpötila | 105 °c |
| Nimellisjännite | 400 V |
| Mitoitusvirta | 25 A |
| Mitoitussyöksyjännite | 6 kV |
| Kontaktiosan jatkuva enimmäislämpötila | 85 °C |
| Mitoitusvirta valaisimelle | 25 A |
| Jatkuvuusvastus | 0.5 mOhm |
| Leveys | 64.8 mm |
| Korkeus | 58.2 mm |
| Pituus | 62.75 mm |
| Jännityksen poiston jatkuva enimmäislämpötila | 105 °C |
