Prysmian

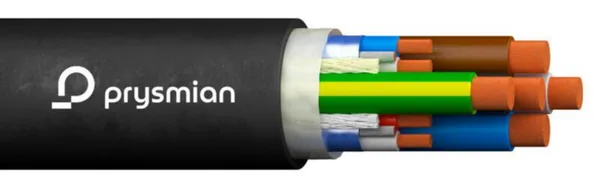

Asennuskaapeli taipuisa Prysmian Afumex ACEFLEX-HF Com DCA
Johdinresistanssi 20 °C: valitse
alkaen 25,95 € / m
sis. alv · 3 vaihtoehtoa
Valitse vaihtoehto: jokaisella on oma tuotesivu, hinta ja saatavuus.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|
| ASENNUSKAAPELI TAIPUISA AFUMEX ACEFLEX-HF COM DCA 5G6+2X2X1 18 · 3.3 · 6 · 18 · 18 | 0401608 | 25,95 € / m | Valitse |
| ASENNUSKAAPELI TAIPUISA AFUMEX ACEFLEX-HF COM DCA 5G10+2X2X1 21 · 1.91 · 10 · 21 · 21 | 0401610 | 38,82 € / m | Valitse |
| ASENNUSKAAPELI TAIPUISA AFUMEX ACEFLEX-HF COM DCA 5G16+2X2X1 23 · 1.21 · 16 · 23 · 23 | 0401609 | 55,48 € / m | Valitse |
Tuotetiedot
Kiinteään asennukseen sisällä ja ulkona. Sopii kaapelin ja johtimien hyvän taipuisuuden vuoksi asennettavaksi ahtaisiin paikkoihin. Myös kohteisiin, joissa tarvitaan halogeenittomia palossa vähän savuavia asennuskaapeleita. Kaapelissa on kahdet erilliset suojatut ohjausjohtoparit; esim. Dali-käyttöön tai auton latausasemien tiedonvälitykseen ja ohjaamiseen.
Tekniset tiedot
| Pakkauskoot | 1 M/500 M |
|---|---|
| Kaapelityyppi | ACEFLEX-HF |
| Mitta johdin x poikkipinta | 5G6+2x2x1 mm² |
| Palokäyttäytyminen standardin EN 13501-6 mukaan | Dca |
| Kaapelin ulkohalkaisija (noin) | 18 mm |
| Nimellisjännite U0 | 600 v |
| Nimellisjännite U | 1000 v |
| Suojajohdin | kyllä |
| Ulkovaipan väri | musta |
| Johdinluokka | luokka 5 = hienolankainen |
| Johdinmateriaali | kupari |
| Johtimen suurin käyttölämpötila | 90 °c |
| Alhainen savunmuodostus EN IEC 61034-2 mukaisesti | kyllä |
| Apujohtimien lukumäärä | 4 |
| Apujohtimien nimellispoikkipinta-ala | 1 mm² |
| Armeeraus/vahvistus | ei ole |
| AWG | muu |
| Halogeeniton IEC 60754-2 mukaisesti | kyllä |
| Halogeeniton IEC 60754-1 mukaisesti | kyllä |
| Halogeeniton IEC 60754-3 mukaisesti | kyllä |
| Happamuus standardin EN 13501-6 mukaan | a1 |
| Johdineriste | polyolefiini |
| Johdinresistanssi 20 °C | 3.3 ohm/km |
| Johdintunniste | väri |
| Johtimen eristyksen spesifikaatio | PE |
| Johtimen merkintä HD 308 S2 mukaisesti | kyllä |
| Johtimen muoto | pyöreä |
| Johtimen nimellispoikkipinta-ala | 6 mm² |
| Johtimen pinta | paljas |
| Johtimien määrä | 9 |
| Kaapelin korkeus (noin) | 18 mm |
| Kaapelin leveys (noin) | 18 mm |
| Kaapelin muoto | pyöreä |
| Kannatinelementti | ei ole |
| Kerrattujen elementtien lukumäärä | 3 |
| Häiriösuojavaippa | ei |
| Käyttölämpötila kiinteä | -40-80 °c |
| Maadoituslanka | kyllä |
| Paino | 540 kg/km |
| Pakkasenkestävä (EN 60811-504+505+506) | kyllä |
| Palamista hidastava IEC 60332-1-2 | kyllä |
| Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan | d2 |
| Parikertaus | parit |
| Parisuojaus | folio |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 180 mm |
| Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä | -20-40 °c |
| Savunmuodostuminen standardin EN 13501-6 mukaan | s2 |
| Ulkovaipan materiaali | polyolefiini |
| Ulkovaipan materiaalin spesifikaatio | muu |
| Yhteinen suoja | ei ole |
| Öljynkestävä (IEC 60811-404 mukaisesti) | ei |
| Kaapelin ulkohalkaisija (noin) | 18 mm |
| Nimellisjännite U0 | 600 V |
| Nimellisjännite U | 1000 V |
| Johtimen suurin käyttölämpötila | 90 °C |
| Apujohtimien nimellispoikkipinta-ala | 1 mm² |
| Johdinresistanssi 20 °C | 3.3 Ohm/km |
| Johtimen nimellispoikkipinta-ala | 6 mm² |
| Kaapelin korkeus (noin) | 18 mm |
| Kaapelin leveys (noin) | 18 mm |
| Käyttölämpötila kiinteä | -40-80 °C |
| Paino | 540 kg/km |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 180 mm |
| Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä | -20-40 °C |
