Video-/koaksiaalikaapeli 75 OHM

Vaihtoehdot

Tuotetiedot

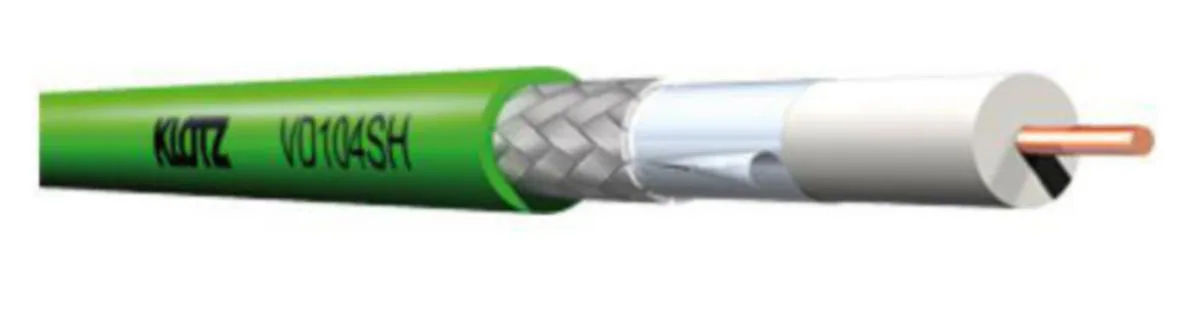

Klotz VD104SH - HDSDI koaksiaalikaapeli VD104SH on suunniteltu sekä digitaalisten että analogisten videosignaalien lähettämiseen ja sitä käytetään sekä laitteisto- että kiinteisiin asennuksiin. Sisäjohdin on paljas kuparilanka jonka halkaisija on 1.0 mm ja sitä ympäröi vaahdotettu PE-dielektrinen väliaine, joka varmistaa signaalin siirron ilman paluuhäviötä ja erittäin matalan vaimennuksen. Tyypilliset SMPTE-standardien mukaiset lähetysetäisyydet ovat 405 metriä SDI-videosignaaleille, 110 metriä 1,5 Gb / s HD-SDI-signaaleille ja 76 metriä 3 Gb / s signaaleille. Käytännössä pidemmät etäisyydet voivat kuitenkin olla mahdollisia käytetyistä laitteista riippuen. Tehokkaan suojan sähkömagneettisia häiriöitä vastaan tarjoaa kaksinkertainen suojaus, joka käsittää AL-kaksoiskomposiittikerroksen ja ultradensitiivisesti kudotun kuparisuojan, joka tarjoaa yli 95 prosentin suojauksen. Ulkovaippa on valmistettu FRNC-materiaalista, joka on paloa hidastava ja täysin halogeeniton. * Digitalinen & analooginen video * Tuplasuojaus - folio ja tiheä punos. * Ei sovellu mobiili HD-SDI käyttöön * Palamaton / syövyttämäton (FRNC) * CPR Eca acc. to EN50575 Tekniset tiedot: Sisäjohdin Ø 1.0 mm Eristys Vaahto PE Ø 4.8 mm Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (95% peitto) Kaapeli LSZH (low smoke zero halogen) vihreä Kokonaishalkaisija 6.9mm Käyttölämpötila -30 / +70celsius Minimi taivutussäde 40mm Impedanssi 75 Ohm Vaimennus db/100m 1 MHz: 0.8 5 MHz: 1.6 10 MHz: 2.1 100 MHz: 6.2 135 MHz: 7.3 200 MHz: 8.9 500 MHz: 14.4 750 MHz: 17.5 1000 MHz: 20.9 1500 MHz: 25.7 3000 MHz: 37.9 Heijastusvaimennus: 30 - 300 MHz: > 25 dB 300 - 1500 MHz: > 23 dB 1500 - 3000 MHz: > 21 dB

Tekniset tiedot
