INSTRUMENTOINTIKAAPELI-FRHF LA JE-H 4X2X0,8 FE180 PH180 E90

Vaihtoehdot

Tuotetiedot

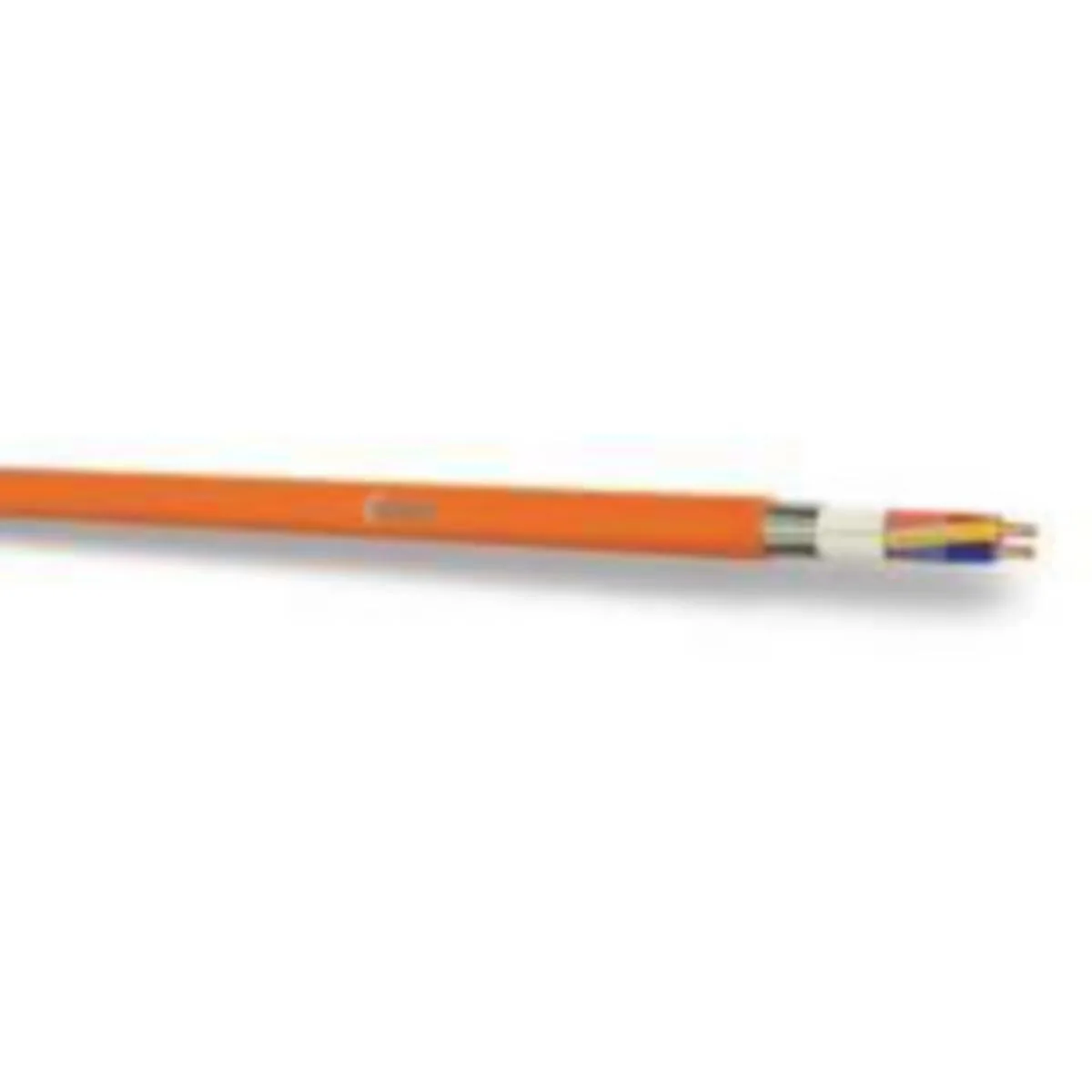

Instrumentointikaapeli-FRHF JE-H(St)H FE 180/PH180/E90 4x2x0,80 + 0,80 mm, Oranssi, K500, ulko Ø 9,0 mm, HFFR. Palonkestävä ja halogeeniton JE-H instrumentointikaapeli on tarkoitettu kiinteisiin asennuksiin kuiviin tai kosteisiin tiloihin, joissa edellytetään turvallisuuden kannalta toimivuutta myös tulipalon aikana. Kaapeli soveltuu myös kohteisiin, joissa saattaa esiintyä sähkömagneettista häiriötä. JE-H kaapeleiden käyttökohteita esimerkiksi instrumentointikaapelointi teollisuuden automaatio, mittaukset, säätötekniikka, savunpoistolaitteet, sammutuslaitteet, palohälytinlaitteet, turva- ja opastevalaistus, äänentoistojärjestelmät, hissien tmv. kaapelointi. Kaapelin ulkovaippa on suojattu UV-säteilyä vastaan, mutta mikäli kaapeli altistuu auringonvalolle, suosittelemme sen suojaamista esim. suojaputken tai suojakourun avulla. Vaikka kaapelin käyttöjännitteeksi on ilmoitettu max. 300 V, se EI SOVELLU 240 VAC verkkojänniteasennuksiin. JE-H instrumentointikaapelia EI SAA käyttää 240 VAC sähköasennuksiin eikä sitä voida käyttää maakaapelina suoraan maahan asennuksissa. Täydessä lavassa 6 km kaapelia.Tekniset tiedot Nimellisjännite: 300 V. EI SAA käyttää 240 VAC sähköasennuksiin Koestusjännite: Ø 0,60 - 0,80 mm: 800 V ja > 1,00 mm2: 1000 V Eristysresistanssi: 100 Mohm/km Silmukkaresistanssi: Ø 0,60 mm: 130 ohm/km, Ø 0,80 mm: 73,2 ohm/km, Ø 1,00 mm: 44,4 ohm/km, 1,00 mm2: 36,2 ohm/km, 1,50mm2: 24,2 ohm/km, 2,50 mm2: 14,8 ohm/km Käyttölämpötila: - 20 °C … +70 °CMinimi taivutussäde: 10 x D RAKENNE Johtimet: Elektrolyyttinen kuparilanka, Class 1 IEC 60228, DIN VDE 0295 Johtiemien eriste: HFFR "Cross Linked" eristys. Värijärjestys DIN VDE 0815 mukaan 1. pari sini/puna, 2. pari harmaa/kelta, 3. pari vihreä/ruskea, 4. pari valko/musta. 4 paria niputettu ryhmittäin numeroidulla muovinauhalla, numerointi alkaa 1:stä. Parit: Kierretty kerroksittainVälieriste: Pet nauha + lasikuitunauha Maadoitusjohdin: Tinattua kuparia oleva yksilankainen johdin, Ø 0,80 mm Uloin folio: Al-Pet folio Ulkovaippa: HFFR, RAL 2003, oranssi

Tekniset tiedot
