Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|

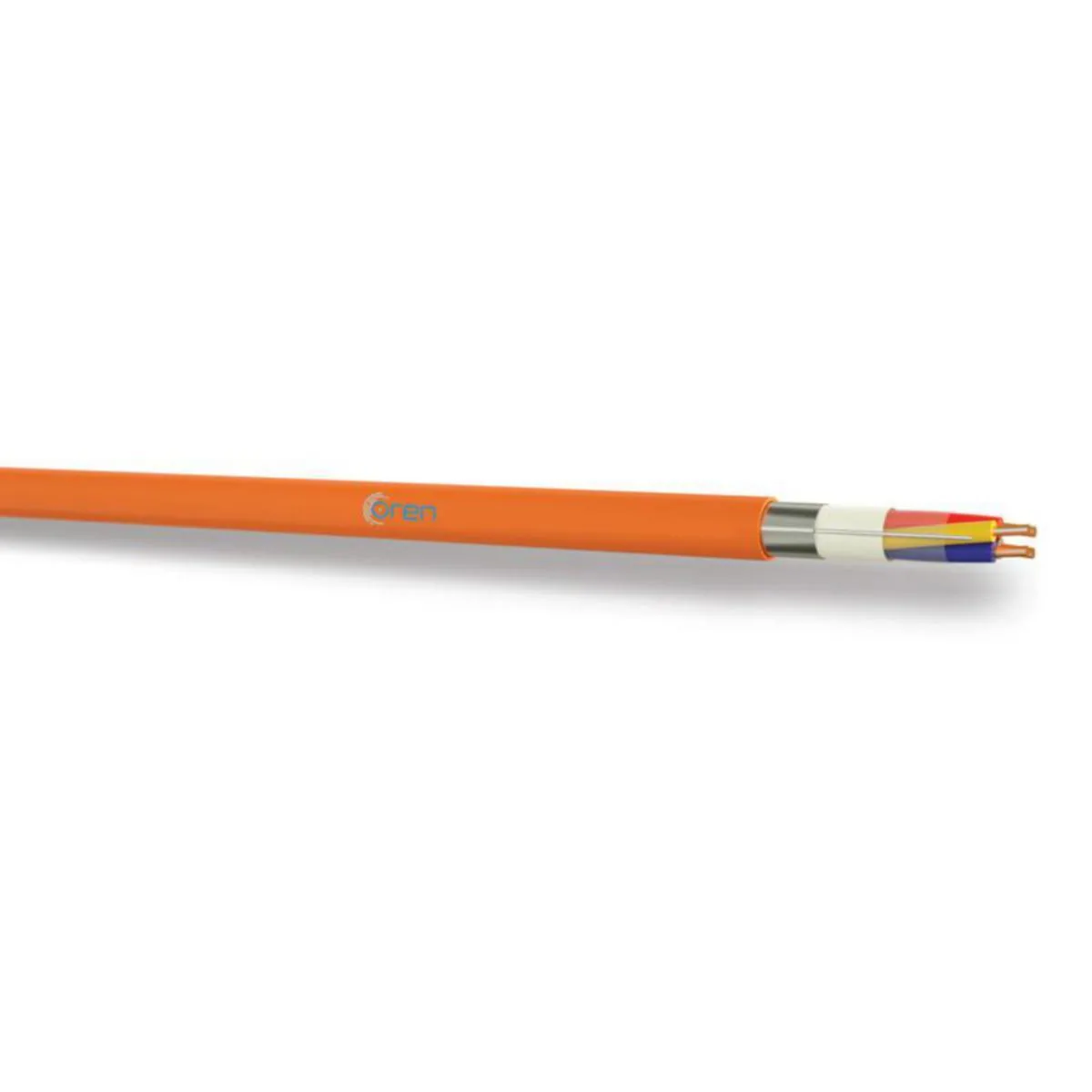

| INSTRUMENTOINTIKAAPELI-FRHF LA JE-H(ST)H 2X2X0,80 FE180/E30 6.7 · 4 | 0232512 | 3,31 € / m | Valitse |
| INSTRUMENTOINTIKAAPELI-FRHF LA JE-H(ST)H 4X2X0,80 FE180/E30 9 · 8 | 0232514 | 5,84 € / m | Valitse |
Tuotetiedot
Palonkestävä ja halogeeniton JE-H instrumentointikaapeli on tarkoitettu kiinteisiin asennuksiin, joissa edellytetään turvallisuuden kannalta toimivuutta myös tulipalon aikana. Käyttökohteita esimerkiksi savunpoistolaitteet, sammutuslaitteet, palohälytinlaitteet, turva- ja opastevalaistus, kuulutus, hissien tmv. kaapelointi.TEKNISET TIEDOT Nimellisjännite: 300 V Koestusjännite: Ø 0,60 - 0,80 mm: 800 V ja ≥ 1,00 mm2: 1000 V Eristysresistanssi: 100 MΩ km Silmukkaresistanssi: Ø 0,60 mm: 130 Ω/km, Ø 0,80 mm: 73,2 Ω/km, Ø 1,00 mm: 44,4 Ω/km, 1,00 mm2: 36,2 Ω/km, 1,50mm2: 24,2 Ω/km, 2,50 mm2: 14,8 Ω/km Käyttölämpötila: - 30 °C … +70 °C Minimi taivutussäde: 10 x D RAKENNEJohtimet: Elektrolyyttinen kuparilanka Johtiemien eriste: HFFR "Cross Linked" eristys. Värijärjestys DIN VDE 0815 mukaan 1. pari sini/puna, 2. pari harmaa/kelta, 3. pari vihreä/ruskea, 4. pari valko/musta. 4 paria niputettu ryhmittäin numeroidulla muovinauhalla, numerointi alkaa 1:stä. Parit: Kaksi johdinta kierretty pariksi Välieriste: Pet nauha + lasikuitunauha Maadoitusjohdin: Tinattua kuparia oleva yksilankainen johdin, Ø 0,80 mm Uloin folio: Al-Pet folio Ulkovaippa: HFFR, RAL 2004, oranssi
Tekniset tiedot
| Pakkauskoot | 1000 M |
|---|---|
| Kaapelityyppi | FRHF |
| Mitta johdin x poikkipinta | 2x2x0,80 mm² |
| Kaapelin ulkohalkaisija (noin) | 6.7 mm |
| Parisuojaus | ei ole |
| Yhteinen suoja | folio |
| Ulkovaipan väri | oranssi |
| Alhainen savunmuodostus EN IEC 61034-2 mukaisesti | kyllä |
| AWG | 1 |
| Halogeeniton IEC 60754-2 mukaisesti | kyllä |
| Johdineriste | muu |
| Johdinluokka | luokka 1 = yksilankainen |
| Johdinmateriaali | kupari |
| Johdintunniste | väri |
| Johtimen eristyksen spesifikaatio | muu |
| Johtimen halkaisija | 0.8 mm |
| Johtimen nimellispoikkipinta-ala | 0.518 mm² |
| Johtimen pinta | muu |
| Johtimien määrä | 4 |
| Järjestelmän paloluokka | E 30 |
| Kaapelin muoto | pyöreä |
| Käyttölämpötila kiinteä | -30-70 °c |
| Maakaapeli | ei |
| Parikertaus | muu |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 10 mm |
| Ulkovaipan materiaali | muu |
| Ulkovaipan materiaalin spesifikaatio | muu |
| Toimittajan tuotenumero | FRHF 2x2x0,80. Kopioi leikepöydälle |
| EAN koodi | 6410002325126 Kopioi leikepöydälle |
| Kaapelin ulkohalkaisija (noin) | 6.7 mm |
| Johtimen halkaisija | 0.8 mm |
| Johtimen nimellispoikkipinta-ala | 0.518 mm² |
| Käyttölämpötila kiinteä | -30-70 °C |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 10 mm |
