Kuparivoimakaapeli-HF TT Kabeli XCMK-HF/FXQJ DCA
Kaapelin ulkohalkaisija (noin): valitse
Johdinresistanssi 20 °C: valitse
alkaen 17,48 € / m
sis. alv · 18 vaihtoehtoa
Valitse vaihtoehto: jokaisella on oma tuotesivu, hinta ja saatavuus.
Vaihtoehdot
Tuotetiedot

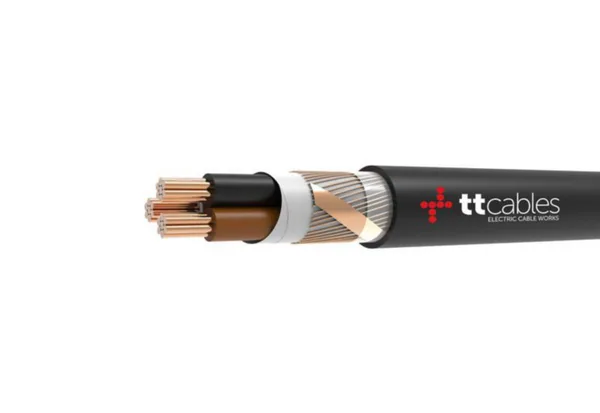

Kosketussuojattu Kuparivoimakaapeli 0,6/1 kV XLPE eristyksellä ja Halogeenivapaalla vaipallla, CPR luokka Dca S2d2a2 Kiinteään asennukseen sisälle ja ulos, sekä myös suoraan maahan.
Tekniset tiedot
| Pakkauskoot | 1 M/500 M/3000 M |
|---|---|
| Kaapelityyppi | XCMK-HF |
| Mitta johdin x poikkipinta | 4x10/10 mm² |
| Palokäyttäytyminen standardin EN 13501-6 mukaan | Dca |
| Kaapelin ulkohalkaisija (noin) | 16.7 mm |
| Nimellisjännite U0 | 0.6 kv |
| Nimellisjännite U | 1 kv |
| Suojajohdin | ei |
| Ulkovaipan väri | musta |
| Johdinluokka | luokka 2 = muutamalankainen |
| Johdinmateriaali | kupari |
| Johtimen suurin käyttölämpötila | 90 °c |
| Alhainen savunmuodostus EN IEC 61034-2 mukaisesti | kyllä |
| Apujohtimien lukumäärä | 0 |
| Apujohtimien nimellispoikkipinta-ala | 0 mm² |
| Armeeraus/vahvistus | ei ole |
| Ekvivalentti armeerauksen poikkileikkaus | 0 mm² |
| Halogeeniton IEC 60754-1 mukaisesti | kyllä |
| Halogeeniton IEC 60754-2 mukaisesti | kyllä |
| Halogeeniton IEC 60754-3 mukaisesti | ei |
| Happamuus standardin EN 13501-6 mukaan | a1 |
| Häiriösuojavaippa | ei |
| Johdineriste | polyolefiini |
| Johdinresistanssi 20 °C | 1.83 ohm/km |
| Johdintunniste | väri |
| Johtava päällyste | ei |
| Johtimen eristyksen spesifikaatio | XLPE (PEX) |
| Johtimen merkintä HD 308 S2 mukaisesti | kyllä |
| Johtimen muoto | pyöreä |
| Johtimen nimellispoikkipinta-ala | 10 mm² |
| Johtimen pinta | paljas |
| Johtimien määrä | 4 |
| Jyrsijäsuojattu | ei |
| Kaapelin muoto | pyöreä |
| Konsentrinen johdin | kupari |
| Konsentrisen johtimen nimellispoikkipinta-ala | 10 mm² |
| Kosketussuojan pitkittäinen kosteussulku | ei |
| Käyttölämpötila kiinteä | -40-90 °c |
| Laminoitu vaippa | ei |
| Lyijyvaippa | ei |
| Maadoituslanka | ei |
| Maakaapeli | kyllä |
| Paino | 712.3 kg/km |
| Palamista hidastava IEC 60332-1-2 | kyllä |
| Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan | d2 |
| Paloa hidastava IEC 60332-3-21 (Cat A F/R) mukaisesti | ei |
| Paloa hidastava IEC 60332-3-21 (Cat A) mukaisesti | ei |
| Paloa hidastava IEC 60332-3-23 (Cat B) mukaisesti | ei |
| Paloa hidastava IEC 60332-3-24 (Cat C) mukaisesti | kyllä |
| Paloa hidastava IEC 60332-3-25 (Cat D) mukaisesti | ei |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 200.4 mm |
| Piirieheys EN 50200 annex E mukaisesti | ei |
| Piirieheys EN 50200 mukaisesti | ei ole |
| Piirieheys IEC 60331-1 mukaisesti | ei ole |
| Piirieheys IEC 60331-2 mukaisesti | ei ole |
| Piirieheys IEC 60331-3 mukaisesti | ei ole |
| Piirin eheys (BS 6387 CWZ) | ei |
| Piirin eheys (BS 8434-2) | ei |
| Piirin eheys (BS 8491) | ei |
| Pitkittäin kosteussuojatut johtimet | ei |
| Poikittainen vedenesto | ei |
| Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä | -15-40 °c |
| Savunmuodostuminen standardin EN 13501-6 mukaan | s1 |
| Sertifioitu laivakäyttöön | ei |
| Sertifioitu lentokenttävalaistuksen kaapeliksi | ei |
| Sisempi puolijohtava kerros | ei |
| Soveltuu asennuskaapeliksi | kyllä |
| Soveltuu keskijännitekaapeliksi | ei |
| Soveltuu korkeajännitekaapeliksi | ei |
| Suojakerros | ei ole |
| Ulkovaipan materiaali | polyolefiini |
| Ulkovaipan materiaalin spesifikaatio | muu |
| Ulompi puolijohtava kerros | ei |
| Valokuituelementit | ei |
| Öljynkestävä (IEC 60811-404 mukaisesti) | ei |
| Kaapelin ulkohalkaisija (noin) | 16.7 mm |
| Nimellisjännite U0 | 0.6 kV |
| Nimellisjännite U | 1 kV |
| Johtimen suurin käyttölämpötila | 90 °C |
| Apujohtimien nimellispoikkipinta-ala | 0 mm² |
| Ekvivalentti armeerauksen poikkileikkaus | 0 mm² |
| Johdinresistanssi 20 °C | 1.83 Ohm/km |
| Johtimen nimellispoikkipinta-ala | 10 mm² |
| Konsentrisen johtimen nimellispoikkipinta-ala | 10 mm² |
| Käyttölämpötila kiinteä | -40-90 °C |
| Paino | 712.3 kg/km |
| Pienin sallittu taivutussäde kiinteissä asennuksissa | 200.4 mm |
| Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä | -15-40 °C |
