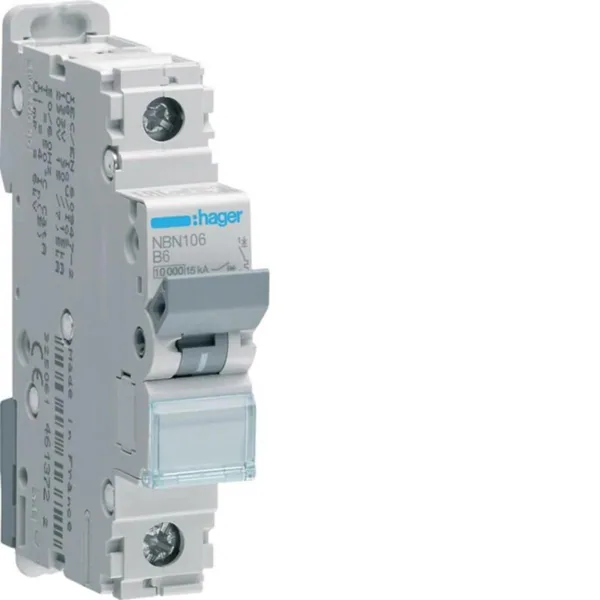

Johdonsuojakatkaisija 1-napainen 10kA B-käyrä 6A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.
Tekniset tiedot
| Pakkauskoot | 1 KPL/12 KPL/3456 KPL |
|---|---|
| Mitoitusvirta | 6 a |
| Napojen määrä yhteensä | 1 |
| Leveys (moduulipaikkojen määrä) | 1 |
| Laukaisukäyrä | B |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 ka |
| Nimellisjännite | 400 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 1 |
| Kotelointiluokka (IP) | IP20 |
| Taajuus | 50-60 hz |
| Juontava 0-napa | ei |
| Virranrajoitusluokka | 3 |
| Lisäyksikkömahdollisuus | kyllä |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 2 |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Rajähdyssuojattu | ei |
| Uppoasennus | kyllä |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 6 A |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 kA |
| Nimellisjännite | 400 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Upotussyvyys | 70 mm |
