Etusivu › Keskukset ja suojalaitteet › Vikavirta- ja johdonsuojat › Moduulikomponentit › Johdonsuojakatkaisijat
Hager

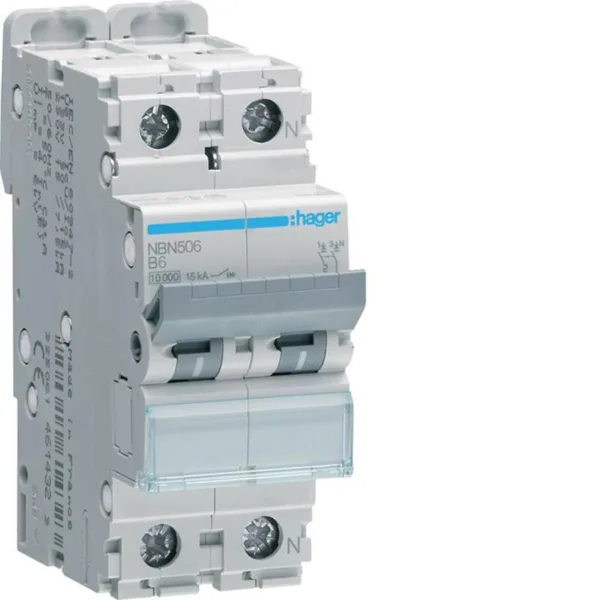

Johdonsuojakatkaisija Hager B-käyrä 1L+N 10kA 2mod
alkaen 116,01 € / kpl
sis. alv · 10 vaihtoehtoa
Valitse vaihtoehto: jokaisella on oma tuotesivu, hinta ja saatavuus.
Vaihtoehdot
Tuotetiedot
Johdonsuojakatkaisija 2-napainen vaihenavalla ja juontavalla nollanavalla 10kA B-käyrä 6A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.
Tekniset tiedot
| Pakkauskoot | 1 KPL/6 KPL/1728 KPL |
|---|---|
| Mitoitusvirta | 6 a |
| Napojen määrä yhteensä | 2 |
| Leveys (moduulipaikkojen määrä) | 2 |
| Laukaisukäyrä | B |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 ka |
| Nimellisjännite | 230 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 1 |
| Taajuus | 50-60 hz |
| Virranrajoitusluokka | 3 |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 2 |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Tehohäviö | 2.68 w |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 6 A |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 kA |
| Nimellisjännite | 230 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Tehohäviö | 2.68 W |
| Upotussyvyys | 70 mm |
