Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|
| JOHDONSUOJAKATKAISIJA HAGER NBN206 2x6A B-KÄYRÄ 10kA Mitoitusvirta: 6 A | 3263028 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN210 2x10A B-KÄYRÄ 10kA Mitoitusvirta: 10 A | 3263030 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN213 2x13A B-KÄYRÄ 10kA Mitoitusvirta: 13 A | 3263032 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN216 2x16A B-KÄYRÄ 10kA Mitoitusvirta: 16 A | 3263034 | 122,89 € / kpl | |

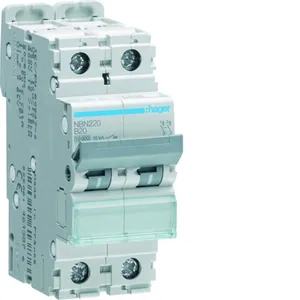

| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN220 2x20A B-KÄYRÄ 10kA Mitoitusvirta: 20 A | 3263036 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN225 2x25A B-KÄYRÄ 10kA Mitoitusvirta: 25 A | 3263038 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN232 2x32A B-KÄYRÄ 10kA Mitoitusvirta: 32 A | 3263040 | 122,89 € / kpl | |

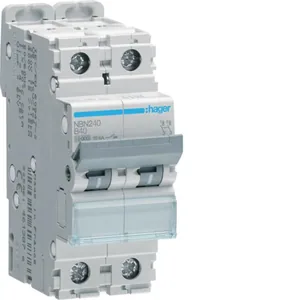

| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN240 2x40A B-KÄYRÄ 10kA Mitoitusvirta: 40 A | 3263042 | 122,89 € / kpl | |
| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN250 2x50A B-KÄYRÄ 10kA Mitoitusvirta: 50 A | 3263044 | 185,36 € / kpl | |

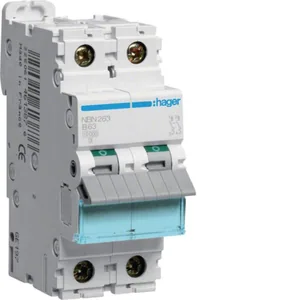

| Johdonsuojakatkaisija Hager B-käyrä 2-nap 10kA, NBN263 2x63A B-KÄYRÄ 10kA Mitoitusvirta: 63 A | 3263046 | 185,36 € / kpl |
Tuotetiedot
Johdonsuojakatkaisija 2-napainen 10kA B-käyrä 6A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.
Tekniset tiedot
| Pakkauskoot | 1 KPL/6 KPL/1728 KPL |
|---|---|
| Mitoitusvirta | 6 a |
| Napojen määrä yhteensä | 2 |
| Leveys (moduulipaikkojen määrä) | 2 |
| Laukaisukäyrä | B |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 10 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 30 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 ka |
| Nimellisjännite | 400 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 2 |
| Kotelointiluokka (IP) | IP20 |
| Taajuus | 50-60 hz |
| Juontava 0-napa | ei |
| Virranrajoitusluokka | 3 |
| Lisäyksikkömahdollisuus | kyllä |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 2 |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Rajähdyssuojattu | ei |
| Uppoasennus | kyllä |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 6 A |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 10 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 30 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 kA |
| Nimellisjännite | 400 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Upotussyvyys | 70 mm |
