Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|
| JOHDONSUOJAKATKAISIJA HAGER HMB480 4x80A B-KÄYRÄ 15kA 80 | 3263100 | 1 512,28 € / kpl | Valitse |
| Johdonsuojakatkaisija Hager B-käyrä 4-nap 15kA, HMB490 4x100A B-KÄYRÄ 15kA 100 | 3263102 | 1 591,34 € / kpl | Valitse |
| Johdonsuojakatkaisija Hager B-käyrä 4-nap 15kA, HMB499 4x125A B-KÄYRÄ 15kA 125 | 3263104 | 1 862,42 € / kpl | Valitse |
Tuotetiedot

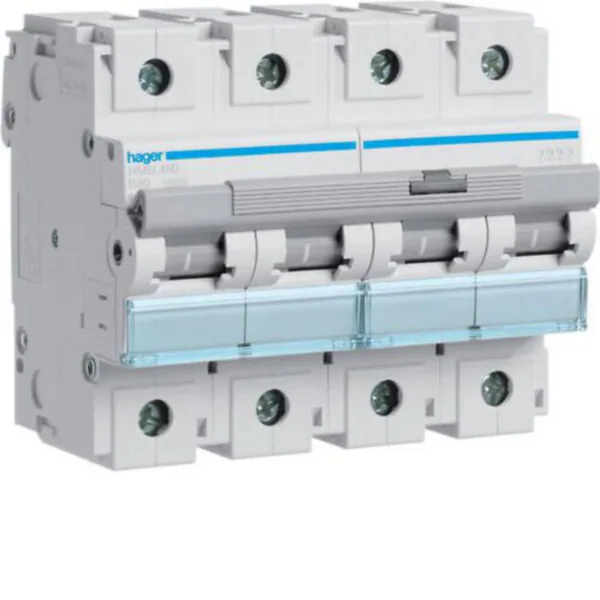

Johdonsuojakatkaisija 4-napainen B-käyrä 80A, nimelliskatkaisukyky 15 kA - normit: IEC 69898; IEC 40946-2, EN 60898-1, EN 60947-2, RoHS EC2002/95, ISO 1400, OHSAS 18000 - vahvennettu liitinpesä - rinnanliitäntä lähtöpuolella lattaliittimellä - vipuun integroitu lukkomekanismi ja merkintäkilpi - normaalit lisämoduulit liitettävissä - nimelliskatkaisukyky: 15 kA - nimellisjännite 240/415 V - kosketussuojattu IP2X - lisätarvikkkeet: lisämoduulit, liitinsuojat ja erotuslevyt
Tekniset tiedot
| Pakkauskoot | 1 KPL/12 KPL/504 KPL |
|---|---|
| Mitoitusvirta | 80 a |
| Napojen määrä yhteensä | 4 |
| Leveys (moduulipaikkojen määrä) | 6 |
| Laukaisukäyrä | B |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 15 ka |
| Nimellisjännite | 415 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 4 |
| Kotelointiluokka (IP) | IP20 |
| Taajuus | 50-60 hz |
| Juontava 0-napa | ei |
| Lisäyksikkömahdollisuus | kyllä |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 3 |
| Liitettävä johdin, lanka | 1-70 mm² |
| Liitettävä johdin, monisäikeinen | 1-50 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Rajähdyssuojattu | ei |
| Uppoasennus | kyllä |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 80 A |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 15 kA |
| Nimellisjännite | 415 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-70 mm² |
| Liitettävä johdin, monisäikeinen | 1-50 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Upotussyvyys | 70 mm |
