Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|
| JOHDONSUOJAKATKAISIJA HAGER NCN506 1L+N C-6A 10KA 2M Mitoitusvirta: 6 A · Tehohäviö: 2.68 W | 3246330 | 116,01 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN510 1L+N C-10A 10KA 2M Mitoitusvirta: 10 A · Tehohäviö: 4.13 W | 3246331 | 116,01 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN513 1L+N C-13A 10KA 2M Mitoitusvirta: 13 A · Tehohäviö: 4.58 W | 3246333 | 116,01 € / kpl | |

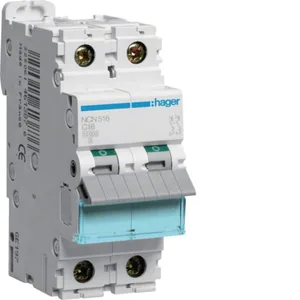

| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN516 1L+N C-16A 10kA 2M Mitoitusvirta: 16 A · Tehohäviö: 5.34 W | 3246334 | 116,01 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN520 1L+N C-20A 10KA 2M Mitoitusvirta: 20 A · Tehohäviö: 5.29 W | 3246335 | 116,01 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN525 1L+N C-25A 10kA 2M Mitoitusvirta: 25 A · Tehohäviö: 7.2 W | 3246336 | 116,01 € / kpl | |

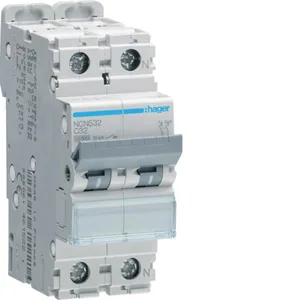

| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN532 1L+N C-32A 10KA 2M Mitoitusvirta: 32 A · Tehohäviö: 8 W | 3246337 | 116,01 € / kpl | |

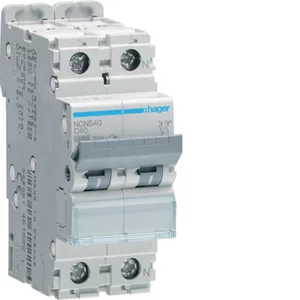

| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN540 1L+N C-40A 10KA 2M Mitoitusvirta: 40 A · Tehohäviö: 6.7 W | 3246338 | 116,01 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN550 1L+N C-50A 10KA 2M Mitoitusvirta: 50 A · Tehohäviö: 10.6 W | 3246339 | 175,07 € / kpl | |
| Johdonsuojakatkaisija Hager C-käyrä 1L+N 10kA 2mod, NCN563 1L+N C-63A 10KA 2M Mitoitusvirta: 63 A · Tehohäviö: 13.1 W | 3246341 | 175,07 € / kpl |
Tuotetiedot
Johdonsuojakatkaisija 1L+N 10kA C-käyrä 6A, koko 2 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.
Tekniset tiedot
| Pakkauskoot | 1 KPL/6 KPL/1728 KPL |
|---|---|
| Mitoitusvirta | 6 a |
| Napojen määrä yhteensä | 2 |
| Leveys (moduulipaikkojen määrä) | 2 |
| Laukaisukäyrä | C |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 ka |
| Nimellisjännite | 230 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 1 |
| Taajuus | 50-60 hz |
| Virranrajoitusluokka | 3 |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 2 |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Tehohäviö | 2.68 w |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 6 A |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 10 kA |
| Nimellisjännite | 230 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-35 mm² |
| Liitettävä johdin, monisäikeinen | 1-25 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Tehohäviö | 2.68 W |
| Upotussyvyys | 70 mm |
