Etusivu › Keskukset ja suojalaitteet › Vikavirta- ja johdonsuojat › Moduulikomponentit › Johdonsuojakatkaisijat
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | |
|---|---|---|---|

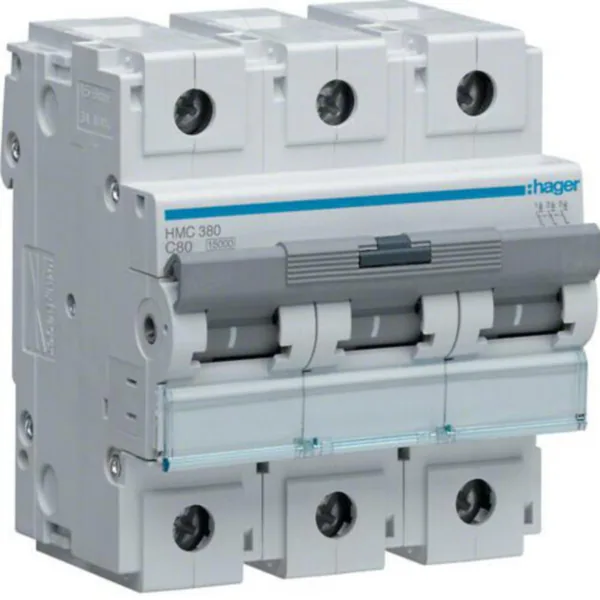

| JOHDONSUOJAKATKAISIJA HAGER HMC380 3x80A C-KÄYRÄ 15kA 80 · 3 | 3263208 | 808,22 € / kpl | Valitse |
| Johdonsuojakatkaisija Hager C-käyrä 3-nap 15kA, HMC390 3x100A C-KÄYRÄ 15kA 100 · 3 | 3263210 | 843,36 € / kpl | Valitse |
| Johdonsuojakatkaisija Hager C-käyrä 3-nap 15kA, HMC399 3x125A C-KÄYRÄ 15kA 125 | 3263212 | 992,71 € / kpl | Valitse |
Tuotetiedot
Johdonsuojakatkaisija 3-napainen C-käyrä 80A, nimelliskatkaisukyky 15 kA - normit: IEC 69898; IEC 40946-2, EN 60898-1, EN 60947-2, RoHS EC2002/95, ISO 1400, OHSAS 18000 - vahvennettu liitinpesä - rinnanliitäntä lähtöpuolella lattaliittimellä - vipuun integroitu lukkomekanismi ja merkintäkilpi - normaalit lisämoduulit liitettävissä - nimelliskatkaisukyky: 15 kA - nimellisjännite 240/415 V - kosketussuojattu IP2X - lisätarvikkkeet: lisämoduulit, liitinsuojat ja erotuslevyt
Tekniset tiedot
| Pakkauskoot | 1 KPL/12 KPL/504 KPL |
|---|---|
| Mitoitusvirta | 80 a |
| Napojen määrä yhteensä | 3 |
| Leveys (moduulipaikkojen määrä) | 4.5 |
| Laukaisukäyrä | C |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 ka |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 15 ka |
| Nimellisjännite | 415 v |
| Jännitetyyppi | AC |
| Suojattujen napojen määrä | 3 |
| Kotelointiluokka (IP) | IP20 |
| Taajuus | 50-60 hz |
| Juontava 0-napa | ei |
| Virranrajoitusluokka | 3 |
| Lisäyksikkömahdollisuus | kyllä |
| Ylijänniteluokka | 3 |
| Ympäristön likaantumisaste | 3 |
| Liitettävä johdin, lanka | 1-70 mm² |
| Liitettävä johdin, monisäikeinen | 1-50 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kv |
| Mitoitettu eristysjännite Ui | 500 v |
| Ympäristön lämpötila käytön aikana | -25-70 °c |
| Rajähdyssuojattu | ei |
| Uppoasennus | kyllä |
| Upotussyvyys | 70 mm |
| Mitoitusvirta | 80 A |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V | 15 kA |
| Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V | 15 kA |
| Nimellisjännite | 415 V |
| Taajuus | 50-60 Hz |
| Liitettävä johdin, lanka | 1-70 mm² |
| Liitettävä johdin, monisäikeinen | 1-50 mm² |
| Syöksyjännitekestoisuus Uimp | 6 kV |
| Mitoitettu eristysjännite Ui | 500 V |
| Ympäristön lämpötila käytön aikana | -25-70 °C |
| Upotussyvyys | 70 mm |
