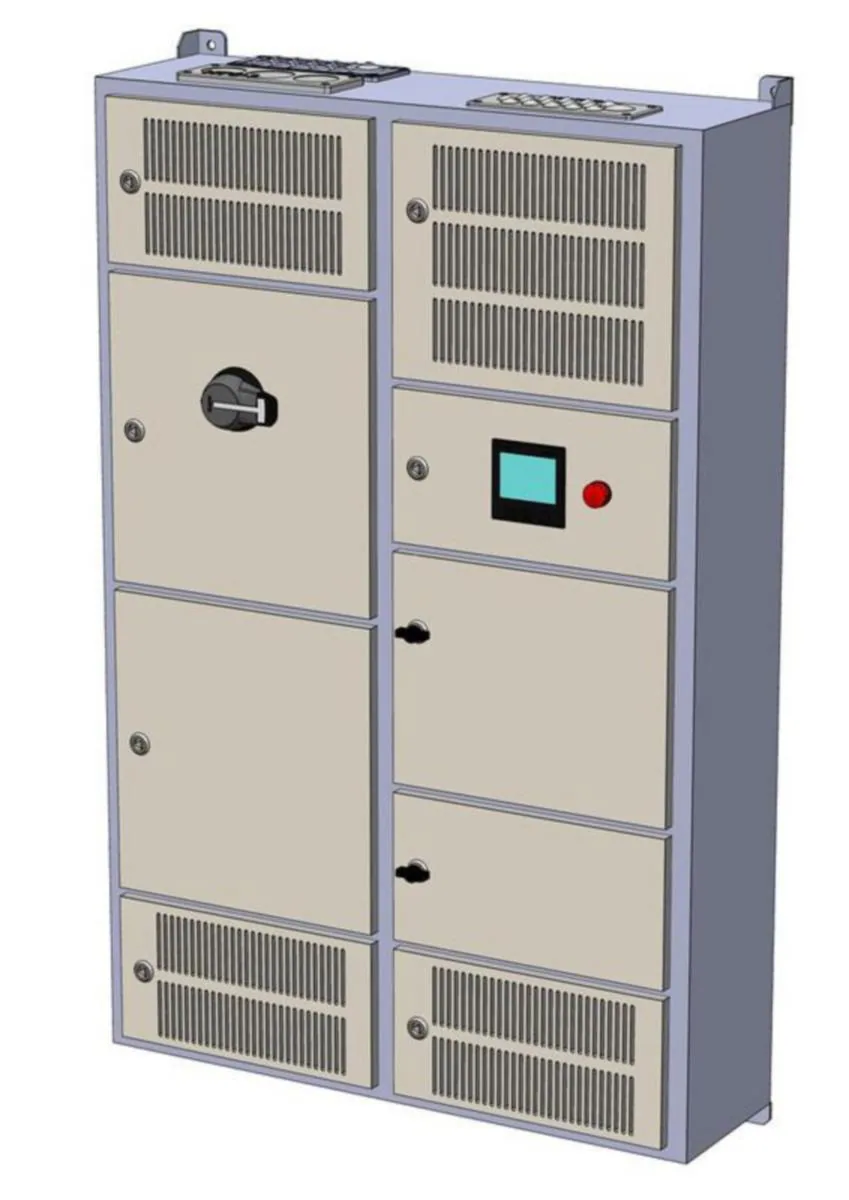

Latausasemakeskus UTU Ahma LK, lähdöt 63A LK12604X (80A/100A/125A
- Toimitus noutopisteeseen alkaen 6,95 €
- Tekniset dokumentit (5)
- Kysy asiantuntijalta: asiakaspalvelu
Katso toimitustavat ja hinnat
| Pikkupaketti ovelle | 6,95 € |
| Postipaketti automaattiin · noutopiste | 8,95 € |
| Postipaketti noutopisteeseen · noutopiste | 9,95 € |
| Express-paketti | 14,95 € |
| Kotipaketti | 19,95 € |
| Rahti (tilauksesta) | sop. mukaan |
Lopullinen toimitushinta määräytyy kassalla tuotteen painon ja koon mukaan.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | Vertailuhinta | Saatavuus | |
|---|---|---|---|---|---|
| LK12604X (80A/100A/125A) 100 · 820 · 35-120 | 3510701 Valm. LK12604X | 8 119,85 € / kpl | Saatavilla Perillä ma 19.10.–ti 27.10. |
Tuotetiedot

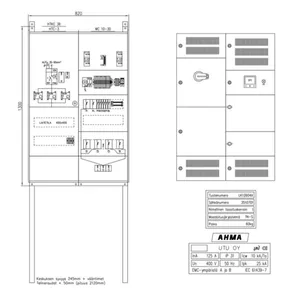

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS890 snro 3426356).Latauskeskus Ahma LK12604X ominaisuudet:Nimellisvirta 125A (valittavissa 80A / 100A / 125A)Lähdöt 4kpl MCN363E (Hager johdonsuojakatkaisija C-käyrä 63A, 3-nap.)Syötössä kompaktikatkaisija HHS125DC aukiohjauskelalla (Hager H3+)Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)Syöttöliittimet HYS005H (Al/Cu 35-120mm²)Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².Lämpenemän hallintaSähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:kenttäkohtainen tuuletuslatauslähdöissä ilmavälitlämpö-hätä-seis -toimintoLatauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella. ElinkaarihallintaKeskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.
Tekniset tiedot
| Pakkauskoot | 1 KPL/2 KPL |
|---|---|
| Nimellisjännite | 400 v |
| Nimellisvirta | 100 a |
| Väri | harmaa |
| RAL-numero | 1013 |
| Leveys | 820 mm |
| Korkeus | 1900 mm |
| Syvyys | 245 mm |
| Asennus | seinä |
| Materiaali | teräs |
| Pinnan suojaus | muu |
| Kaapin IP-luokka | IP34 |
| Napojen lukumäärä | 3 |
| Haarajohtimen nimellispoikkipinta-ala | 2.5-35 mm² |
| Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala | 35-120 mm² |
| Kiskon IP-luokka | IP00 |
