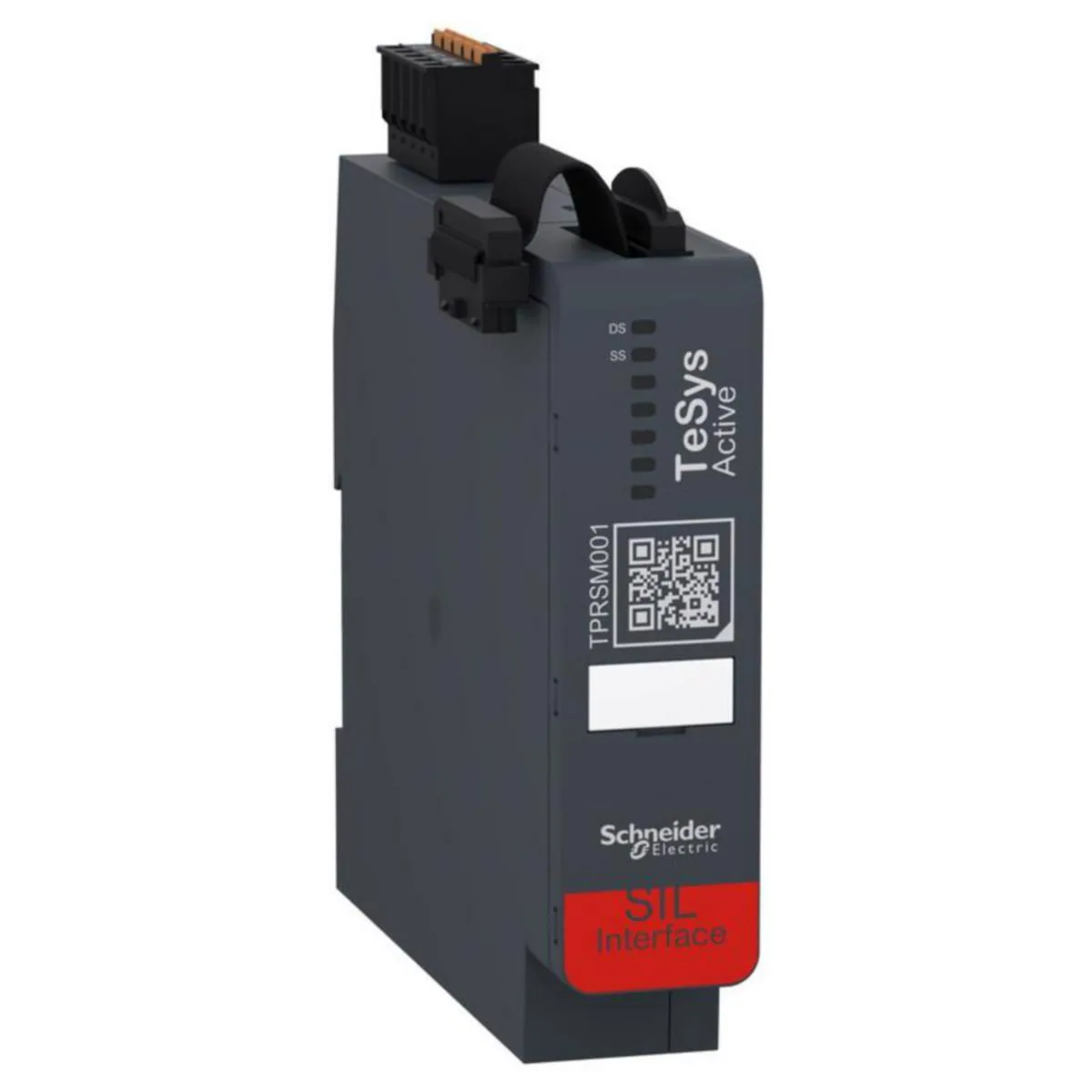

Liitäntämoduuli TeSys island SIL
- Toimitus noutopisteeseen alkaen 6,95 €
- Tekniset dokumentit (13)
- Kysy asiantuntijalta: asiakaspalvelu
Katso toimitustavat ja hinnat
| Pikkupaketti ovelle | 6,95 € |
| Postipaketti automaattiin · noutopiste | 8,95 € |
| Postipaketti noutopisteeseen · noutopiste | 9,95 € |
| Express-paketti | 14,95 € |
| Kotipaketti | 19,95 € |
| Rahti (tilauksesta) | sop. mukaan |
Lopullinen toimitushinta määräytyy kassalla tuotteen painon ja koon mukaan.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | Vertailuhinta | Saatavuus | |
|---|---|---|---|---|---|
| TPRSM001 SIL-LIITÄNTÄ 25 · 0 · 118 · 0 · 0 | 3781775 Valm. TPRSM001 | 529,36 € / kpl | Saatavilla Perillä pe 16.10. |
Tuotetiedot
TeSys island on digitaalinen kuormanhallintajärjestelmä 80 A:iin saakka, joka kytkee, suojelee ja valvoo moottoreita ja muita kuormia 80 A:iin (AC3) saakka. TeSys island on Industry 4.0 mukainen, täysin digitaalinen, objekteihin perustuva ja tiedonkeruun mahdollistava kuormanhallintajärjestemä. Se nopeuttaa koneen markkinoillepääsyä, toimii koneenrakentajalle uusien palveluiden mahdollistajana ja tekee koneista älykkäämpiä sekä luotettavampia. TeSys islandin objekteihin perustuva lähetymistapa, sovellusten valinta ja järjestelmän konfiguraatio yksinkertaistaa ja vähentää suunnitellun tehtäviä, jolloin koneen sähköjärjestelmän toteutus ja asennus nopeutuu. TeSys island mahdollistaa pääsyn yksittäisiin laitekohtaisiin tietoihin ja järjestelmän diagnosointiin. Lisäksi TeSys island on helposti integroitavissa 3:nen osapuolen automaatioon ja se tukee useita eri kommunikointiväyliä kuten EtherNet/IP ja Modbus TCP ja myöhemmin Profibus ja ProfiNet -väyliä. Ominaisuuksia: Moottoreiden ja muiden kuormien hallinta 80 A / 37 kW / 40 hp saakka Maksimi 20 moduulia ja 1 väyläliityntä per saareke (maksimipituus 1120 mm) Helppo kiinnitys DIN-kiskoon. Ei välttämättä tarvetta ulkopuolisille ohjaupiirin johdotuksille Tiedonsiirto väylämoduulin kautta automaation ilman ulkopuolisia ohjaupiirin johdotuksia Kaikki asettelut tehdään digitaalisesti, ilman mekaanisia valitakytkimiä I/O-moduulit digitaalisilla tai analogisilla tuloilla / lähdöillä saatavilla Yhteensopivuus kansainvälisiin standardeihin (IEC / UL / CSA 61010, IEC / UL / CSA 60947, GB/T14018) Järjestelmä sisältää vain 20 tuotenumeroa mukaalukien 5 vakio moottorikäynnistintä ja 5 SIL käynnistintä, jotka on turvaluokitettu IEC 61508, IEC 62061 ja ISO 13849-1 mukaisesti Kuormakohtainen energiankulutuksen valvonta Järjestelmän sisäänrakennettu kyberturvallisuus Achilles Level 2 mukaisesti Safe Stop TUV -hyväksyntä (Stop 0 ja 1 johdottamalla kategorioiden 1 - 2 mukaisesti ja PL c, d (Performance Level) ja SIL taso 2 Avoin väyläliityntä EtherNet/IP ja Modbus TCP fieldbuses (myohemmin Profibus ja ProfiNet)
Tekniset tiedot
| Pakkauskoot | 1 KPL/16 KPL |
|---|---|
| Fyysisten USB-liitäntöjen lukumäärä | 0 |
| Leveys | 25 mm |
| HW-liitäntöjen langattomien lukumäärä | 0 |
| Korkeus | 118 mm |
| Fyysisten rinnakkaisliitäntöjen lukumäärä | 0 |
| Fyysisten RS-422-liitäntöjen lukumäärä | 0 |
| Fyysisten RS-485 -liitäntöjen lukumäärä | 0 |
| Fyysisten TTY-liitäntöjen lukumäärä | 0 |
| Fyysisten RS-232-liitäntöjen lukumäärä | 0 |
| Fyysisten Ethernet-liitäntöjen lukumäärä | 0 |
| Syvyys | 114 mm |
| Toimintojen lukumäärä | 1 |
| Syöttöjännite DC | 20.4-28.8 v |
| Muiden fyysisten liitäntöjen lukumäärä | 2 |
| HW-liitäntöjen ProfiNet lukumäärä | 0 |
| Soveltuu yksiakseliohjaukseen | ei |
| Soveltuu yksiakseliasemointiin | ei |
| Toimintalohko kontaktoriohjaus | kyllä |
| Soveltuu moniakseliasemointiin | ei |
| Soveltuu läpivirtauksen säätöön | ei |
| Soveltuu läpivirtauksen mittaamiseen | ei |
| Turvaluokka SIL IEC 61508 | 2 |
| Kiskoasennus mahdollista | kyllä |
| UL-mukainen vaarallisten alueiden sertifiointi: luokka III | ei |
| Tukee PROFINET CBA -protokollaa | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: divisioona 1 | ei |
| Soveltuu rataohjaukseen | ei |
| Toimintalohko automaattinen nollaus | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: luokka II | ei |
| Soveltuu lentäville sahoille | ei |
| Tukee SUCONET-protokollaa | ei |
| Soveltuu nokka-akseliohjaukseen | ei |
| Toimintalohko kontaktittomasti toimivat suojalaitteet | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: luokka I | ei |
| WLAN 802.11 standardi | ei |
| Bluetooth standardi | ei |
| Tukee muuta väyläprotokollaa | kyllä |
| Soveltuu moniakseliohjaukseen | ei |
| GSM | ei |
| Soveltuu inkrementaalisen tiedon tunnistamiseen | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä G (ei-johtavat pölyt) | ei |
| Tukee Foundation Fieldbus -protokollaa | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä E (metallipöly) | ei |
| Tukee DeviceNet Safety -protokollaa | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä F (hiilipöly) | ei |
| Tukee PROFINET IO -protokollaa | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä B (vety) | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä D (propaani) | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä C (etyleeni) | ei |
| UMTS | ei |
| Taajuusmittaus | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: divisioona 2 | ei |
| UL-mukainen vaarallisten alueiden sertifiointi: ryhmä A (asetyleeni) | ei |
| Tukee PROFIsafe-protokollaa | ei |
| Soveltuu painesäädölle | ei |
| Fieldbus-portti erillisen kytkennän kautta mahdollinen | kyllä |
| GPRS | ei |
| Soveltuu hitsauksen ohjaukseen | ei |
| Tukee SafetyBUS p -protokollaa | ei |
| Tukee EtherCAT-protokollaa | ei |
| NC-soveltuva | ei |
| Järjestelmätarvike | kyllä |
| Toimintaluokka (Ex ia) | ei |
| Optisella liitännällä | ei |
| Soveltuu SSI:lle | ei |
| Soveltuu turvakäyttöön | kyllä |
| Soveltuu CNC:lle | ei |
| Tukee Ethernet/IP-protokollaa | ei |
| Soveltuu sijainnin määrittämiseen | ei |
| Soveltuu absoluuttisten arvojen tunnistamiseen | ei |
| Tukee ASI-protokollaa | ei |
| Tukee PROFIBUS-protokollaa | ei |
| Suoritustaso EN ISO 13849-1 mukaan | taso d |
| Kotelointiluokka (IP) | IP20 |
| Liitettävissä INTERBUS-Safety-väylään | ei |
| Toimintalohko toimintamuotovalitsin | ei |
| Syöttöjännitteen tyyppi | DC |
| Toimintaluokka (Ex ib) | ei |
| Tukee INTERBUS-protokollaa | ei |
| Tukee AS-Interface Safety at Work -protokollaa | ei |
| Tukee KNX-protokollaa | ei |
| Toimintalohko kaksinkäsinkytkentä | ei |
| Tukee Data-Higway -protokollaa | ei |
| Tukee Modbus-protokollaa | ei |
| Tukee TCP/IP-protokollaa | ei |
| Seinäasennus/ suora-asennus | ei |
| Tukee DeviceNet-protokollaa | ei |
| Räkki-asennus mahdollinen | ei |
| Liitettävissä SERCOS-väylään | ei |
| Soveltuu punnitsemiseen | ei |
| IO masteri | ei |
| Soveltuu laskemiseen | ei |
| Toimintalohko hätäseis | ei |
| Etukiinnitys mahdollista | ei |
| Soveltuu lämmönsäätöön | ei |
| Räjähdysluokka kaasulla | ei ole |
| Tukee CAN-protokollaa | ei |
| Räjähdysluokka pölyllä | ei ole |
| Toimintalohko uudelleenkäynnistysesto | ei |
| Toimintalohko kulunvalvonta | ei |
| LON-verkkoon soveltuva protokolla | ei |
| Toimintalohko varmuuskytkin | ei |
