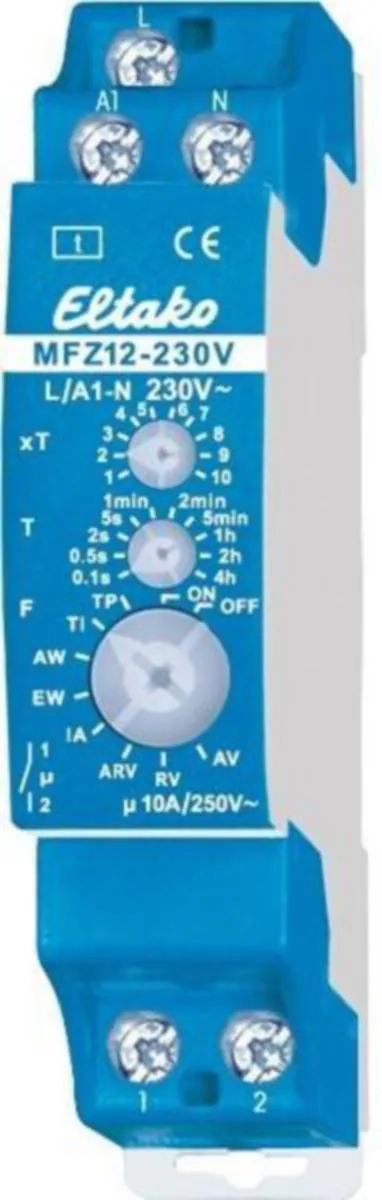

Aikarele monitoimi MFZ12-230V Eltako

Vaihtoehdot

Tuotetiedot

Monitoimiaikarele analogiasetuksilla, asetettavissa 10 eri toimintoa. Aika-asetukset säädettävissä 0,1 sekunnin ja 40 tunnin välillä.RV = poiskytkentäviiveAV = päällekytkentäviiveTI = tauko-/käyntiaika, käyntiaika käynnistyksen yhteydessäTP = tauko-/käyntiaika, tauko käynnistyksen yhteydessäIA = impulssiohjattu päällekytkentäviive (esim. ovenavaaja)EW = pulssi päällekytkennän yhteydessä (pyyhkäisy)AW = pulssi poiskytkennän yhteydessä (pyyhkäisy)ARV = päälle- ja poiskytkentäviiveON = pysyvästi päälläOFF = pysyvästi poisLED-merkkivalo ylimmän kiertokytkimen alla ilmoittaa koskettimen asennon ajanlaskun aikana. Se vilkkuu kun kosketin on auki ja palaa päällä niin kauan, kun kosketin on kiinni.Perusaika T säädetään keskimmäisellä, lukittuvalla T-kiertokytkimellä. Valittavissa ovat perusarvot 0,1 sekuntia, 0,5 sekuntia, 2 sekuntia, 5 sekuntia, 1 minuutti, 2 minuuttia, 5 minuuttia, 1 tunti, 2 tuntia ja 4 tuntia. Kokonaisaika saadaan perusajasta, joka kerrotaan kertoimella. Kerroin xT säädetään lukittuvalla xT-kiertokytkimellä 1:n ja 10:n välille. Näin voidaan määrittää ajanjakso, joka on 0,1 sekunnin (perusaika 0,1 sekuntia ja kerroin 1) ja 40 tunnin (perusaika 4 tuntia ja kerroin 10) välillä. 1 sulkeutuva (NO) potentiaalivapaa kosketin 10A/250V AC. 230V LED-kuorma kork. 200W. Hehkulamppukuorma kork. 1000W. Valmiustilan kulutus vain 0,4 wattia. Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 1 moduuli = leveys 18mm, syvyys 58mm. Ohjausjännite 230V. Ohjausjännite on sama kuin käyttöjännite. Aika-asetukset säädettävissä 0,1 sekunnin ja 40 tunnin välillä.

Tekniset tiedot
