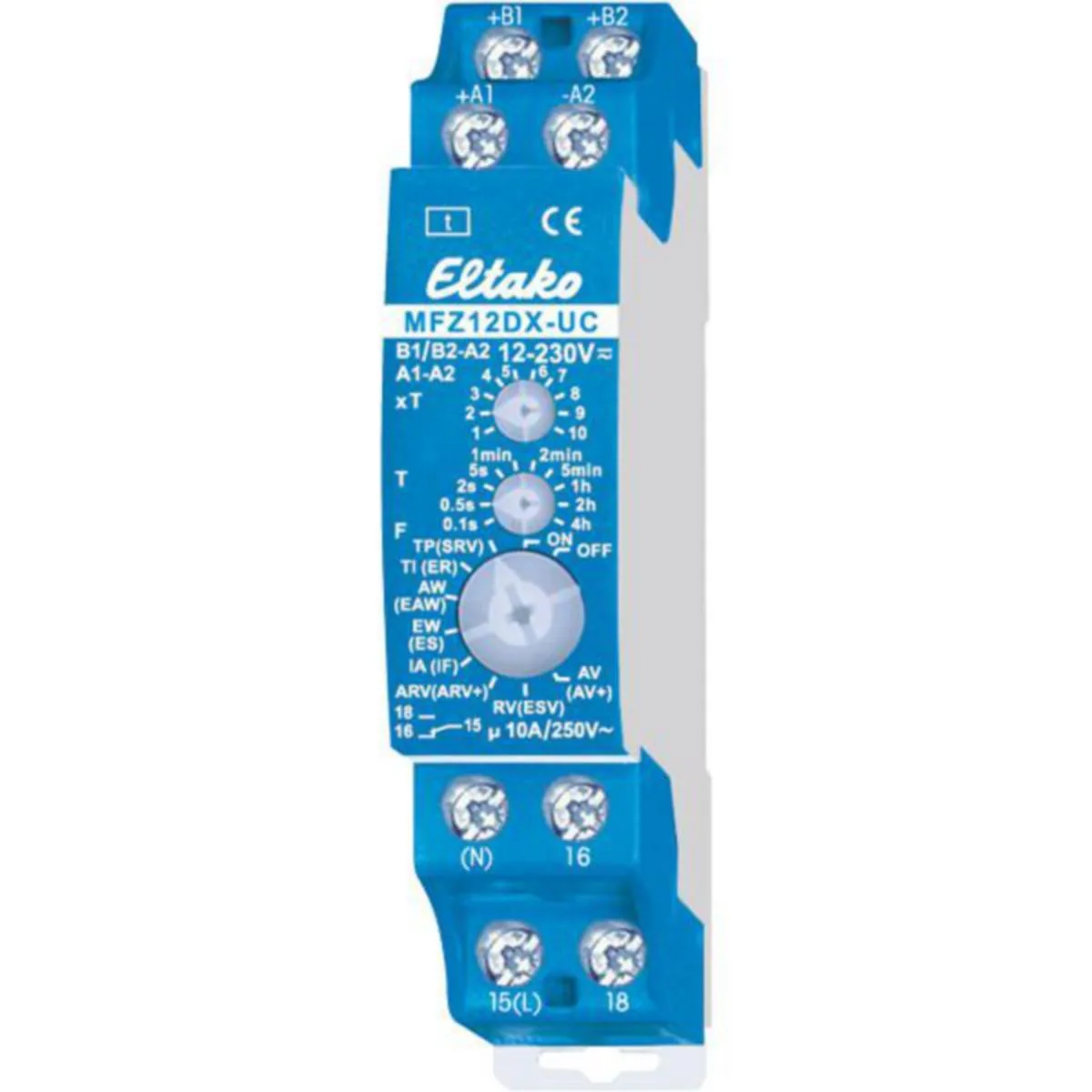

Aikarele monitoimi MFZ12DX-UC Eltako

Vaihtoehdot

Tuotetiedot

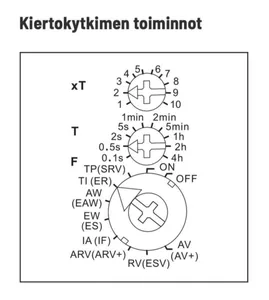

Monitoimiaikarele analogiasetuksilla, asetettavissa 18 eri toimintoa. Aika-asetukset säädettävissä 0,1 sekunnin ja 40 tunnin välillä. 1 potentiaalivapaa vaihtokosketin (CO) 10A/250V AC. 230V LED-kuorma kork. 200W. Hehkulamppukuorma kork. 2000W. Valmiustilan kulutus vain 0,02-0,6 wattia. Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 1 moduuli = leveys 18mm, syvyys 58mm. Patentoidun Eltako Duplex-tekniikan (DX) avulla, normaalisti potentiaalivapaat koskettimet voidaan silti kytkeä nollapisteessä 230V AC 50Hz ja vähentää siten merkittävästi niiden kulumista. Liitä tätä varten yksinkertaisesti nollajohdin liittimeen (N) ja L liittimeen 1(L). Virrankulutus valmiustilassa on tällöin vain 0,1 W. Yleinen ohjausjännite 12-230V AC/DC, ohjausjännite on sama kuin käyttöjännite. Aika-asetukset säädettävissä 0,1 sekunnin ja 40 tunnin välillä. Bistabiilin reletoiminnon käytön ansiosta vältytään mahdollisilta kelan aiheuttamilta hukkailmiöiltä ja lämmöntuotolta, vaikka rele olisikin käytössä. Odota asentamisen jälkeen, että lyhyt automaattinen synkronisointi päättyy, ennen kuin kytket kulutuslaitteita verkkoon. Virransyötön kytkennästä liittimiin B1-A2 ja B2-A2 riippuen, voidaan valita kaksi eri toimintotasoa. LED-merkkivalo suuren kiertokytkimen alla osoittaa koskettimen asennon ajanjakson aikana. Se vilkkuu releen koskettimen 15-18 ollessa auki (15-16 kiinni) ja palaa jatkuvasti releen koskettimen 15-18 ollessa kiinni (15-16 auki).

Tekniset tiedot

Ladattavat tiedostot

• Tuotekortti
• Kytkentäkaavio
• STK Linkki
