Sysäys/välirele ESR61M-UC Eltako

Vaihtoehdot

Tuotetiedot

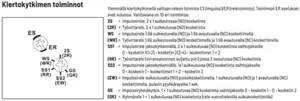

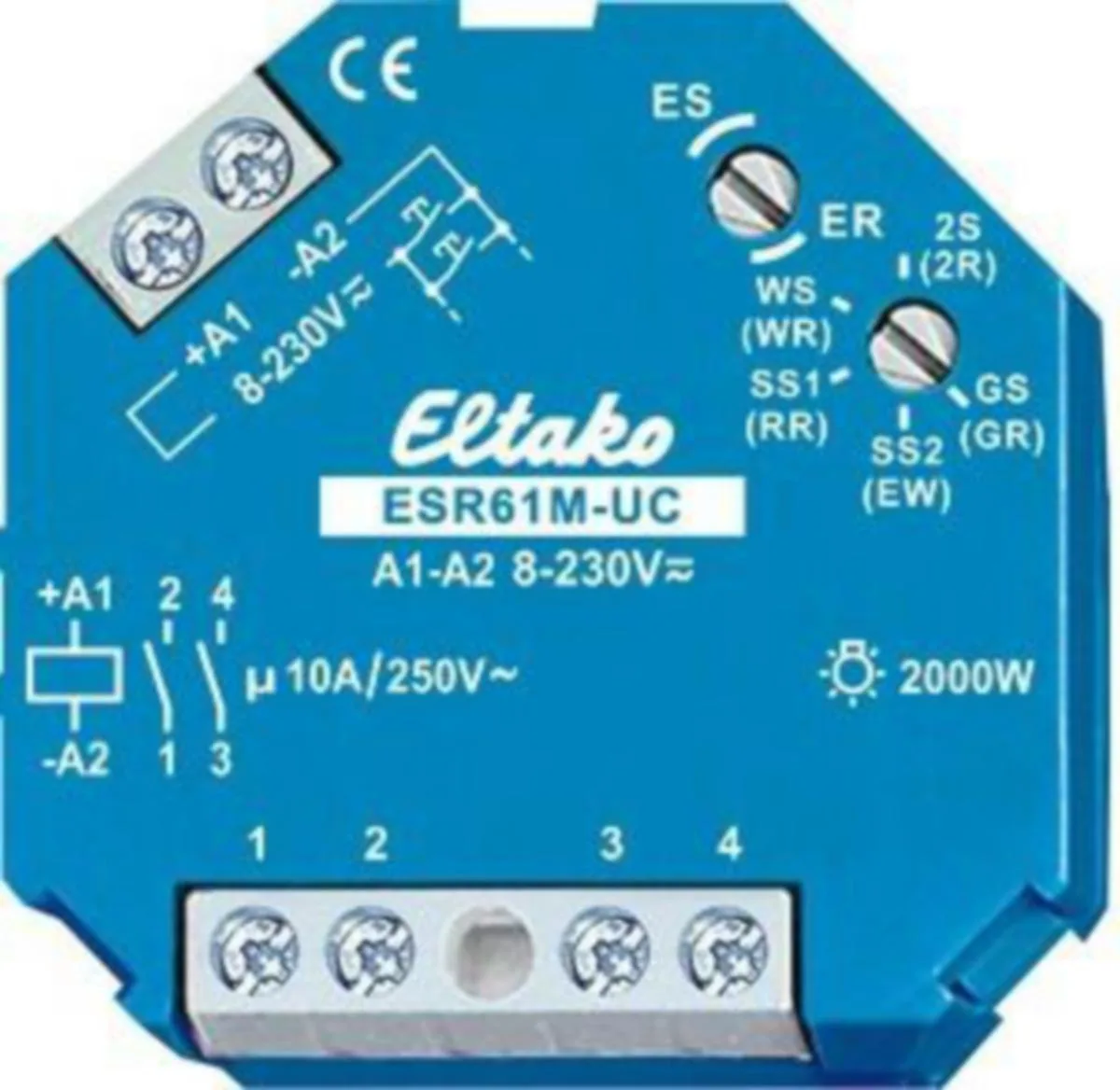

Monitoimirele, impulssirele tai välirele toiminnolla kojerasia-asennukseen. Kojerasia-asennukseen, pituus 45mm, leveys 45mm, syvyys 32mm. Modernia hybriditekniikkaa, jossa yhdistyvät kulumattoman elektronisen ohjauksen sekä tehokkaiden erikoisreleiden suurimmat edut. Yleinen ohjausjännite 12 -230V AC/DC. Jatkuva ohjausjännite ei ole välttämätön, joten ei valmiustilan kulutusta. Bistabiiilin reletoiminnon käytön ansiosta vältytään mahdollisilta kelan aiheuttamilta tehohäviöltä ja lämmöntuotolta, vaikka rele olisikin käytössä. Releen kosketin voi olla käyttöönotettaessa auki tai kiinni, se synkronoidaan ensimmäisen käytön yhteydessä. Ylemmällä kiertokytkimellä valitaan releen toiminta ES (impulssirele)/ER (työvirtarele). Valittavana on 10 eri toimintoa, toiminnon ER asetukset ovat suluissa:2S = Impulssirele, 2 x 1 sulkeutuvaa (NO) kosketinta(2R) = Työvirtarele, 2 x 1 sulkeutuvaa (NO) kosketintaWS = Impulssirele 1:llä sulkeutuvalla (NO) ja 1:llä avautuvalla (NC) koskettimella(WR) = Työvirtarele 1:llä sulkeutuvalla (NO) koskettimella ja 1:llä avautuvalla (NC) koskettimellaSS1 = Impulssirele jaksokytkennällä, 2 x 1 sulkeutuvaa (NO) kosketinta vaihtojaksolle 0 – kosketin 1 (1-2) – kosketin 2 (3-4) – koskettimet 1 + 2(RR) = Työvirtarele (virranvalvonnan suljettu piiri) jossa 2 avautuvaa (NC) kosketintaSS2 = Impulssirelejaksokytkennällä,1x1sulkeutuvaa(NO)kosketintavaihtojaksolle 0 – kosketin 1 – koskettimet 1 + 2 – kosketin 2(EW) = Impulssirele sulkeutuvalla (NO) pulssikoskettimella, 1 sulkeutuvalla (NO) ja 1 avautuvalla (NC) koskettimella, pulssin pyyhkäisyaika 1 sek.GS = Impulssiryhmäkytkin, 1 + 1 sulkeutuvaa (NO) kosketinta vaihtojaksolle 0 – kosketin 1 – 0 – kosketin 2(GR) = Ryhmärele 1 + 1 sulkeutuvaa (NO) kosketinta (rele vuorottelevilla sulkukoskettimilla)

Tekniset tiedot

Ladattavat tiedostot

• Tuotekortti
• Käyttö- ja huolto-ohje
• Linkki toimittajan sivulle
• Käyttöohje
• Video
• Kytkentäkaavio
