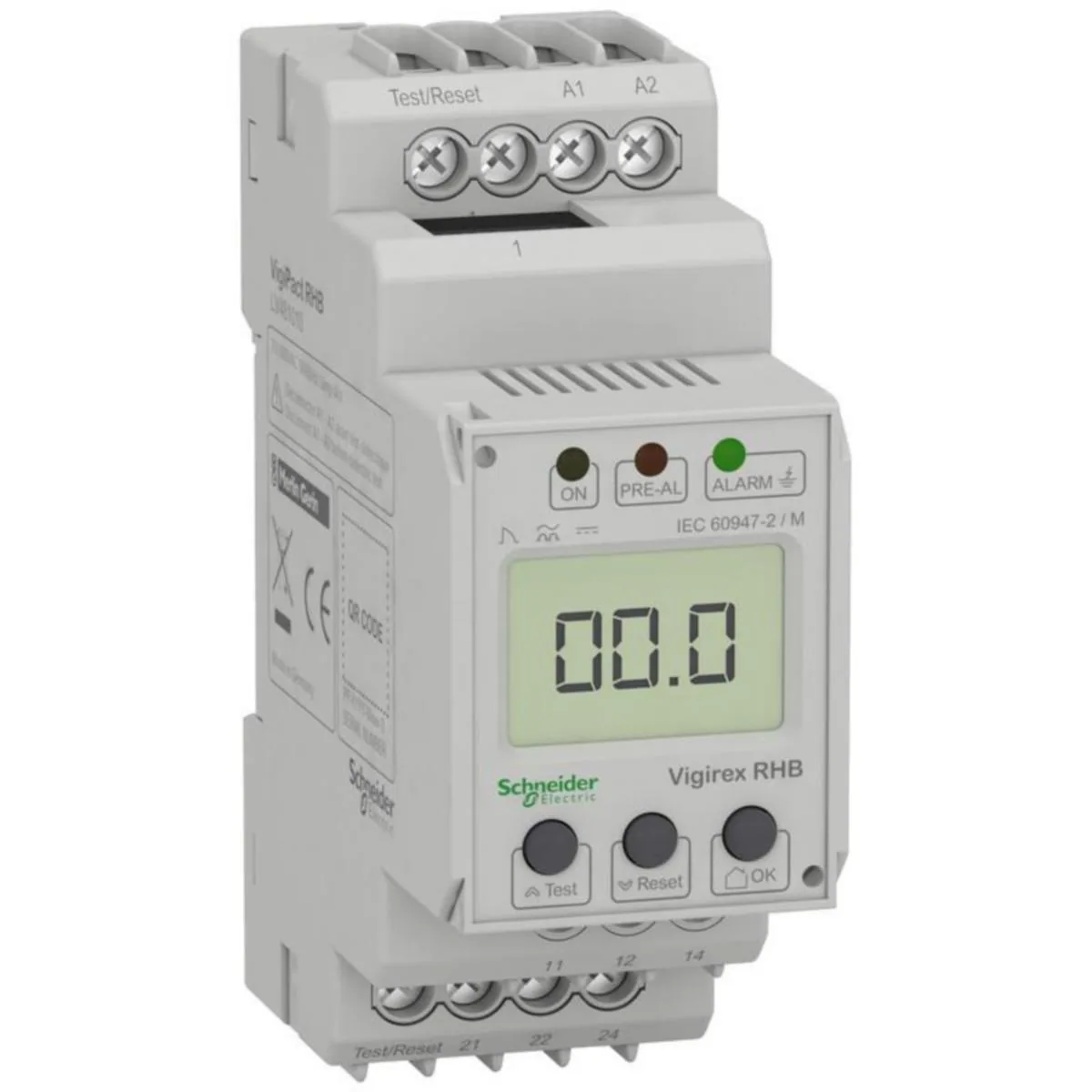

Valvontarele virta Schneider Electric VigiPacT
- Toimitus noutopisteeseen alkaen 6,95 €
- Tekniset dokumentit (5)
- Kysy asiantuntijalta: asiakaspalvelu
Katso toimitustavat ja hinnat
| Pikkupaketti ovelle | 6,95 € |
| Postipaketti automaattiin · noutopiste | 8,95 € |
| Postipaketti noutopisteeseen · noutopiste | 9,95 € |
| Express-paketti | 14,95 € |
| Kotipaketti | 19,95 € |
| Rahti (tilauksesta) | sop. mukaan |
Lopullinen toimitushinta määräytyy kassalla tuotteen painon ja koon mukaan.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | Vertailuhinta | Saatavuus | |
|---|---|---|---|---|---|
| RHB VIKAVIRTARELE B-TYYPPI ruuviliitäntä · 0.03-3 · 30-3000 · 2 · 36 | 2724776 Valm. LV481010 | 4 154,05 € / kpl | Saatavilla Perillä ma 19.10.–ti 27.10. |
Tuotetiedot
VigiPacT RHB on DIN-kiskoon kiinnitettävä vikavirran ja maavuodon suoja- ja valvontarele. Se suojelee ihmisiä suoralta tai epäsuoralta sähköiskulta, omaisuutta tulipaloilta ja moottoreita vaurioilta. Valvontarele mittaa sähköasennuksessa esiityvää maavuotovirtaa siihen liitetyn summavirtamuuntajan avulla. Kun valvontareleen vikavirran asetteluarvo on saavutettu, niin releen kosketintiedon avulla virtapiirissä olevan katkaisija avautuu aukiohjaukelan ohjaamana. Releestä voidaan saada hälytystieto tai ennakoiva hälytystieto. Nimellisjännite on 100/250VAC 50/400Hz tai 100/250VDC. Laite on B-tyypin mukainen vikavirtasuoja. Vikavirran havahtumiskynnys (IDn) on säädettävä välillä 30mA - 3A releen etupaaneelista. Aikaviive (Dt) voidaan asetella välittömästä havahtumisesta 10s viiveeseen saakka. Valvottu verkkojännite voi olla 800VAC 50/60/400Hz saakka. Valvontarele asennetaan sähkökeskuksen sisälle DIN-kiskooja ja sen suojausluokka on IP40. Laite toimii yhdessä Schneider Electricin tyypin B -virtamuuntajien kanssa.
Tekniset tiedot
| Toiminto | sekajärjestelmää varten |
|---|---|
| Sähköisen liitännän tyyppi | ruuviliitäntä |
| Virta 1 | 0.03-3 ma |
| Virta 2 | 30-3000 ma |
| Vaihtokoskettimien lukumäärä | 2 |
| Leveys | 36 mm |
| Korkeus | 90 mm |
| Syvyys | 70.5 mm |
| Käyttöjännite 50 Hz | 100-250 v |
| Syöttöjännite AC 50 Hz | 100-250 v |
| Avautuvien koskettimien lukumäärä | 0 |
| Syöttöjännite AC 60 Hz | 100-250 v |
| Käyttöjännite DC | 100-250 v |
| Jännitteen mittausalue | 0-800 v |
| Mitoitettu kytkentävirta | 5 a |
| Maksimi sallittu vetohidastus kytkettäessä | 10 s |
| Syöttöjännite DC | 100-250 v |
| Min. säädettävä vetohidastus kytkettäessä | 0 s |
| Käyttöjännite 60 Hz | 100-250 v |
| Virtamitta-alue | 0-6 ma |
| Mitoitettu toiminta taajuus | 0-2000 hz |
| Sulkeutuvien koskettimien lukumäärä | 0 |
| Syöttöjännitteen tyyppi | AC/DC |
| Jäännösvirran ilmaisu | kyllä |
| Ulkoinen virtalähde tarpeellinen | kyllä |
| Virhelokin mahdollisuus | kyllä |
| Irrotettavilla kiinnikkeillä | kyllä |
| Jännitetyyppi (käyttöjännite) | AC/DC |
