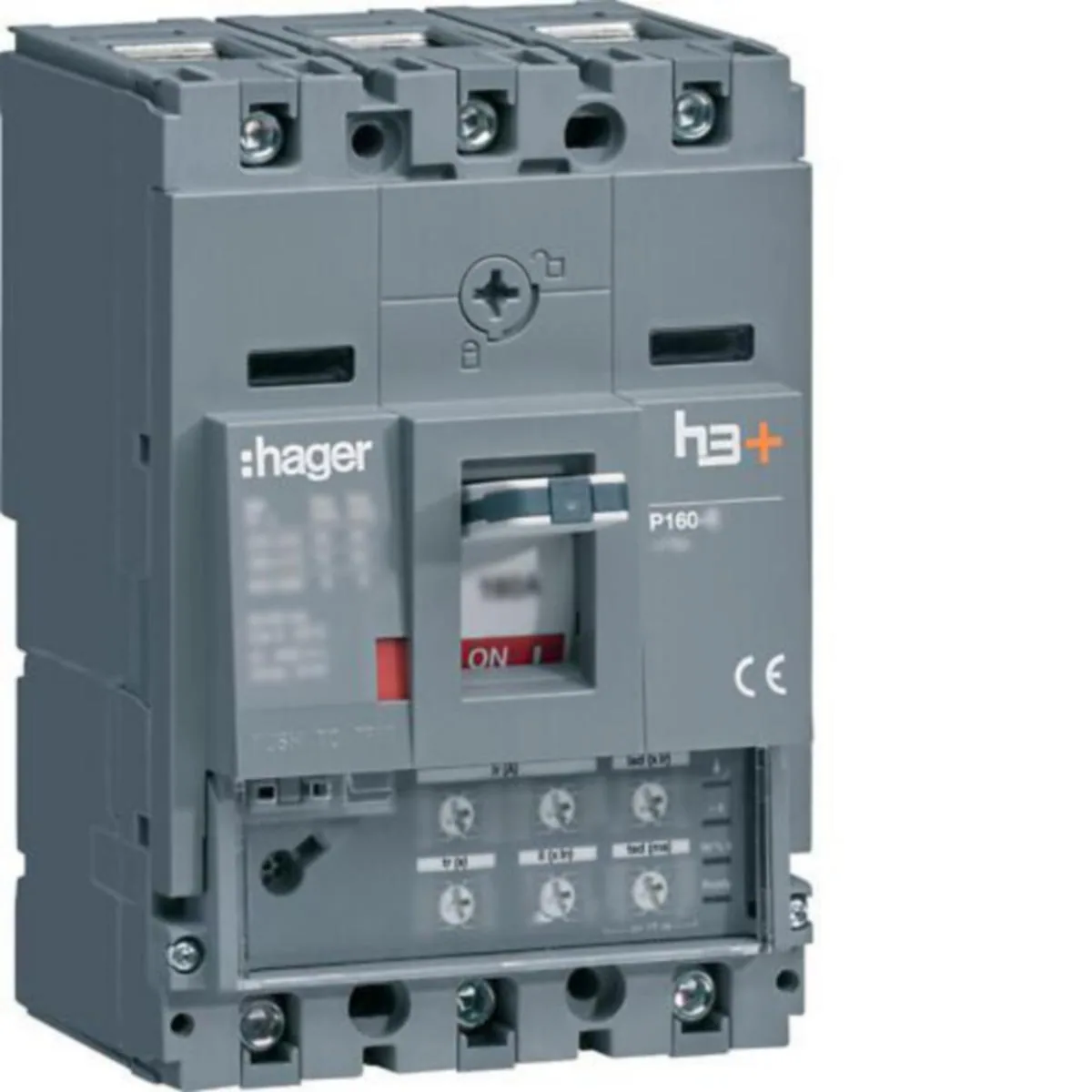

Kompaktikatkaisija Hager h3+ LSI P160 3N 40A 25KA
- Toimitus noutopisteeseen alkaen 6,95 €
- Tekniset dokumentit (3)
- Kysy asiantuntijalta: asiakaspalvelu
Katso toimitustavat ja hinnat
| Pikkupaketti ovelle | 6,95 € |
| Postipaketti automaattiin · noutopiste | 8,95 € |
| Postipaketti noutopisteeseen · noutopiste | 9,95 € |
| Express-paketti | 14,95 € |
| Kotipaketti | 19,95 € |
| Rahti (tilauksesta) | sop. mukaan |
Lopullinen toimitushinta määräytyy kassalla tuotteen painon ja koon mukaan.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | Vertailuhinta | Saatavuus | |
|---|---|---|---|---|---|
| P160 LSI 3N 40A 25KA 40 · 25 · 16-40 · 21.9-400 · 120-600 · 3 | 3637765 Valm. HHS040JC | 1 853,64 € / kpl | Saatavilla Perillä pe 16.10. |
Tuotetiedot
Kompaktikatkaisija h3+ p160 aset. LSI-suojareleellä 3-napainen 40A 25kAKompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Elektronisen suojareleen laukaisukäyrä voidaan asettaa kiertokytkimellä. Ylikuormitusvirran (Ir), lyhytaikaisen viivästetyn oikosulkusuojan (Isd) ja hetkellisen oikosulkusuojauksen (Ii) raja-arvot voidaan asettaa erikseen, samoin kuin aikaviive tr ylikuormitustapauksissa ja aikaviive tsd lyhytaikaista viivästettyä oikosulkulaukaisua varten. Lisäksi laukaisukäyrää voidaan säätää kääntäen verrannollisesti oikosulkuvirtojen Ii ja Isd sekä lyhytaikaisen viiveen ja välittömän laukaisuajan välillä olevan aktivoitavan I²t-toiminnon avulla. Valmis-LED palaa vihreänä, kun katkaisija on käyttövalmis, ja vilkkuu oranssina, kun katkaisijassa havaitaan sisäinen vika. Ylivirran merkkivalo alkaa vilkkua punaisena, kun I = 105 % Ir ja pysyy punaisena, kun I > 112 % Ir. Toinen LED ilmaisee ylilämpötilan laukaisuyksikössä. Tämä palaa punaisena, jos sisäinen lämpötila ylittää 105°C. Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Katkaisumekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta. Vakiovarusteena on potentiaalivapaa hälytyskosketin poiskytkentää varten, kun on olemassa ylikuormituksen aiheuttama katkaisuvaara. Tämä on suljettu, kun I > 90 % Ir. Tämä ilmaistaan ylimääräisellä LED-valolla. Se palaa oranssina, kun kosketin on kiinni. Asetettu laukaisukäyrä voidaan testata ja dokumentoida diagnostiikka- ja konfigurointityökalun käyttöliittymän kautta.
Tekniset tiedot
| Pakkauskoot | 1 KPL/9 KPL/216 KPL |
|---|---|
| Mitoitettu jatkuva virta Iu | 40 a |
| Mitoitettu katkaisukyky Icu, 400 V, 50 Hz | 25 ka |
| Lämpöreleen virta-asetus | 16-40 a |
| Viivästetty oikosulkulaukaisun säätöalue | 21.9-400 a |
| Oikosulkulaukaisun säätöalue | 120-600 a |
| Napojen lukumäärä | 3 |
| Päävirtapiirin liitäntätapa | ruuviliitäntä |
| Laitteen rakenne | laitteessa kiinteä sisäänrakennettu tekniikka |
| Lisäkytkimien lukumäärä (avautuva kosketin) | 0 |
| Lisäkytkimien lukumäärä (sulkeutuva kosketin) | 0 |
| Apu- ja vaihtokoskettimien lukumäärä | 0 |
| Päävirtapiirin liitännän suunta | etuosa |
| Ohjauselementin tyyppi | vipu |
| Kotelointiluokka (IP) | IP40 |
| Mitoitusjännite | 220-690 v |
