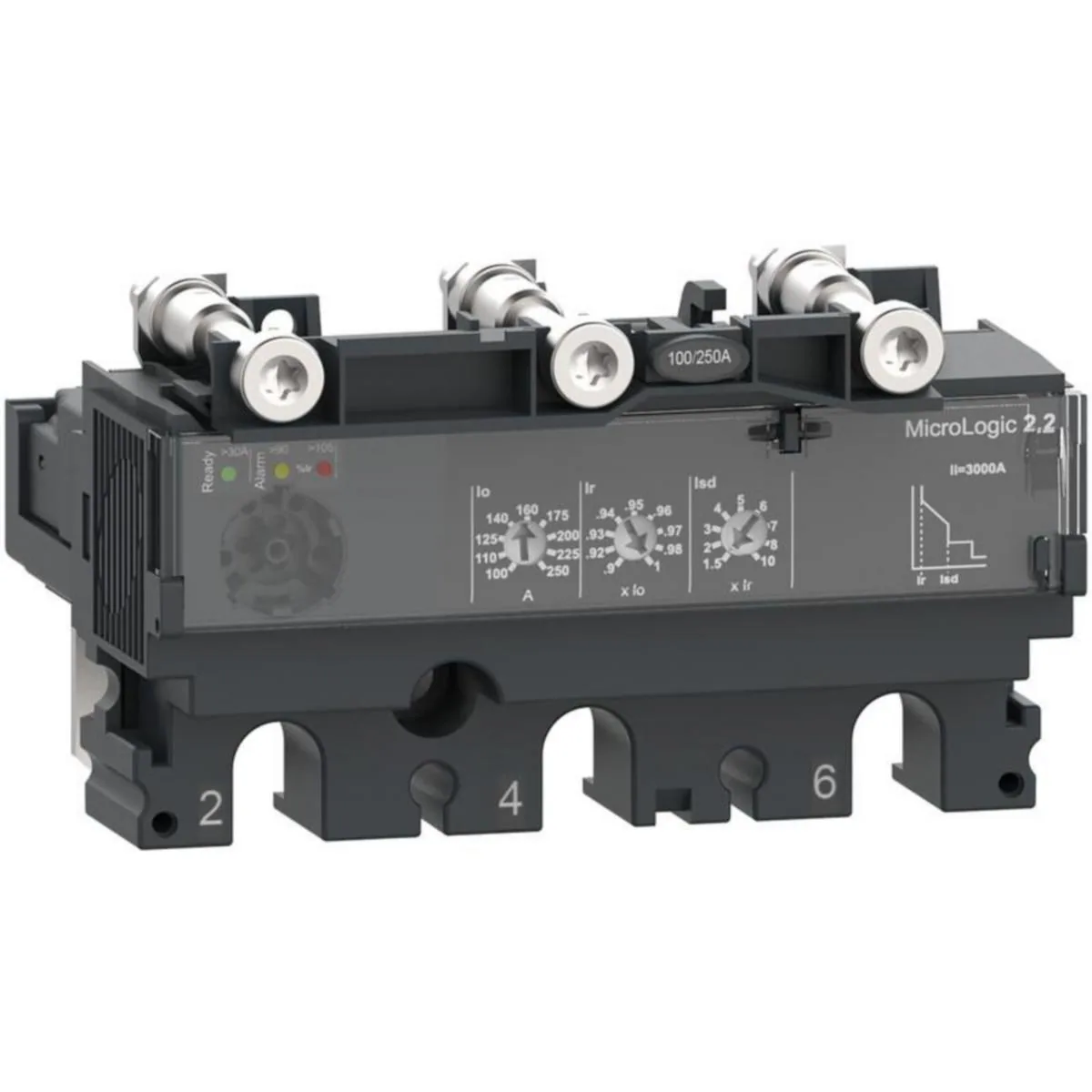

Kompaktikatkaisijan suojarele Schneider Electric ComPactT MicroLogic 3P KOMPAKTIKATK.SUOJARELE COMPACT 2.2 100A NSX100
- Toimitus noutopisteeseen alkaen 6,95 €
- Tekniset dokumentit (9)
- Kysy asiantuntijalta: asiakaspalvelu
Katso toimitustavat ja hinnat
| Pikkupaketti ovelle | 6,95 € |
| Postipaketti automaattiin · noutopiste | 8,95 € |
| Postipaketti noutopisteeseen · noutopiste | 9,95 € |
| Express-paketti | 14,95 € |
| Kotipaketti | 19,95 € |
| Rahti (tilauksesta) | sop. mukaan |
Lopullinen toimitushinta määräytyy kassalla tuotteen painon ja koon mukaan.
Vaihtoehdot
| Tuote | Sähkönumero | Hinta (sis. alv) | Vertailuhinta | Saatavuus | |
|---|---|---|---|---|---|
| MICROLOGIC 2.2 100A 3P NSX100 40-100 · 100 · 690 · ei · 100 · 59.7 | 3658137 Valm. C1032D100 | 650,09 € / kpl | Saatavilla Perillä ma 19.10.–ti 27.10. |
Tuotetiedot
ComPacT NSX sisältää täydellisen valikoiman korkean suorituskyvyn kompaktikatkaisijoita (MCCB) kahdessa ei runkoko'ossa 630 A saakka. Modulaariset ja helposti muokattavat katkaisijat ovat suunniteltu vastaamaan tarpeitasi termo-magneetisista suojareleistä aina laajennetuilla suojaus ja valvonta ominaisuuksilla varustetuihin MicroLogic-suojareleisiin saakka. Katkaisijan määrittely ja valinta on helppoa www.se.com/fi -sivustolla olevien päivitettyjen suomenkielisten on-line tuotevalitsimien ansiosta.Uuden sulkupolven ComPacT NSX -katkaisijat tarjoavat uudistuneen ulkonäön lisäksi innovatiivisia ja monipuolisia ratkaisuja kaikkialle sähköjakeluun. ComPacT NSX -katkaisijan edut:Muokattavuus: Luotettava, turvallinen ja helppo suojereleen liitäntä momenttiruuveilla katkaisijarunkoon mahdollistaa helpon ja muunneltavan asennuksen. Asennukseen, ohjaukseen, valvontaan ja käyttöön liittyvät tarvikkeet on helppo asentaa ensiasennuksessa tai voit myöhemmin muunnella katkaisijan toimintoja tarpeesi mukaan. Tehokkuus: Osittain läpinäkyvän kannen ansiosta tunnistat katkaisijaan asennetut lisävarusteet nopeasti. Saat katkaisijaan liittyvät dokumentit helposti älypuhelimeen katkaisijan etuosan QR-koodin avulla. Katkaisijaan integroitu vikavirtasuojaus (MicroLogic Vigi -suojarele), jousiliitäntäiset sähköiset lisävarusteet ja vakioidut lisävarusteet säätävät asennustilaa ja -aikaa sekä tekevät valinnasta ja asennuksesta vaivatonta. Luotettavuus: Roto-active™-katkaisutekniikka parantaa sähköjärjestelmän selektiivisyyttä ja mahdollistaa kojevalintojen optimoinin yhdistetyn oikosulkusuojauksen avulla. Liitettävyys: Riippuen valituista suojareleestä, valvonta-, ohjaus- ja kommikointioptioista voit helposti toteuttaa sähköjakelun etävalvonnan ComPacT NSX -katkaisijoilla. Uusi langaton apu- ja hälytyskosketin mahdollistaa tiedot laukaisuista ja ennakoivista hälytyksistä paikallisen kommunikointiin ja etähallintaan. Tämä tehostaa ennakoivaa kunnossapitoa ja energiatehokkuutta. Ominaisuuksia: Kaksi runkokokoa: 100 / 160 / 250 A 400 / 630 A Katkaisukyvyt: 25, 36, 50, 70, 100, 150 tai 200 kA / 400 V 45, 75 tai 100 kA / 690 V Napojen lukumäärä: 3 ja 4 Suojareleet: Termo-magneetinen TM-D-suojarele, LI-suojaus Elektroninen MicroLogic 2.2 / 2.3 -suojarele; LSoI-suojaus Elektroninen MicroLogic 5.2 / 5.3 E -suojarele näytöllä; LSI-suojaus ja energianmittaus Elektroninen MicroLogic Vigi -suojarele sisäänrakennetulla vikavirtasuojauksella / -valvonnalla (30 mA – 10 A); LSoIR tai LSIR-suojaus ja energianmittaus Suojareleet moottorilähtöihin Suojareleet generaattorikäyttöihin Optimoitu valikoima sähköisiä lisätarvikkeita ja asennustarvikkeita Asennus: kiinteä, ulosotettava tai ulosvedettävä katkaisija Yleisimipiä lisätarvikeita: Oviväännin akselilla, apu- ja hälytyskosketin, laukaisukelat, moottoriohjain, väyläliityntätarvikkeet, kaapelikenkäliittimet, vaihe-levittimet kosketussuojat, vikavirtasuojalohko ...
Tekniset tiedot
| Napojen lukumäärä | 3 |
|---|---|
| Lämpöreleen virta-asetus | 40-100 a |
| Mitoitettu jatkuva virta Iu | 100 a |
| Oikosulkulaukaisutoiminto | viivästetty |
| Käyttöjännite 50 Hz | 690 v |
| Sisältää maavikavirtakytkintoiminnon | ei |
| Moottorin suojaustapa | elektroninen laukaisu |
| Mitoitettu kytkentävirta | 100 a |
| Korkeus | 59.7 mm |
| Jännitetyyppi (käyttöjännite) | AC |
| Lisäkytkimien lukumäärä (avautuva kosketin) | 0 |
| Leveys | 104.7 mm |
| Apu- ja vaihtokoskettimien lukumäärä | 0 |
| Lisäkytkimien lukumäärä (sulkeutuva kosketin) | 0 |
| Ulkoinen virtalähde tarpeellinen | ei |
| Syvyys | 89.4 mm |
| Käyttöjännite 60 Hz | 690 v |
| Viiveellisen oikosulkulaukaisimen virranasetus | 60-1000 a |
| Viiveettömän oikosulkulaukaisimen virranasetus | 1500 a |
