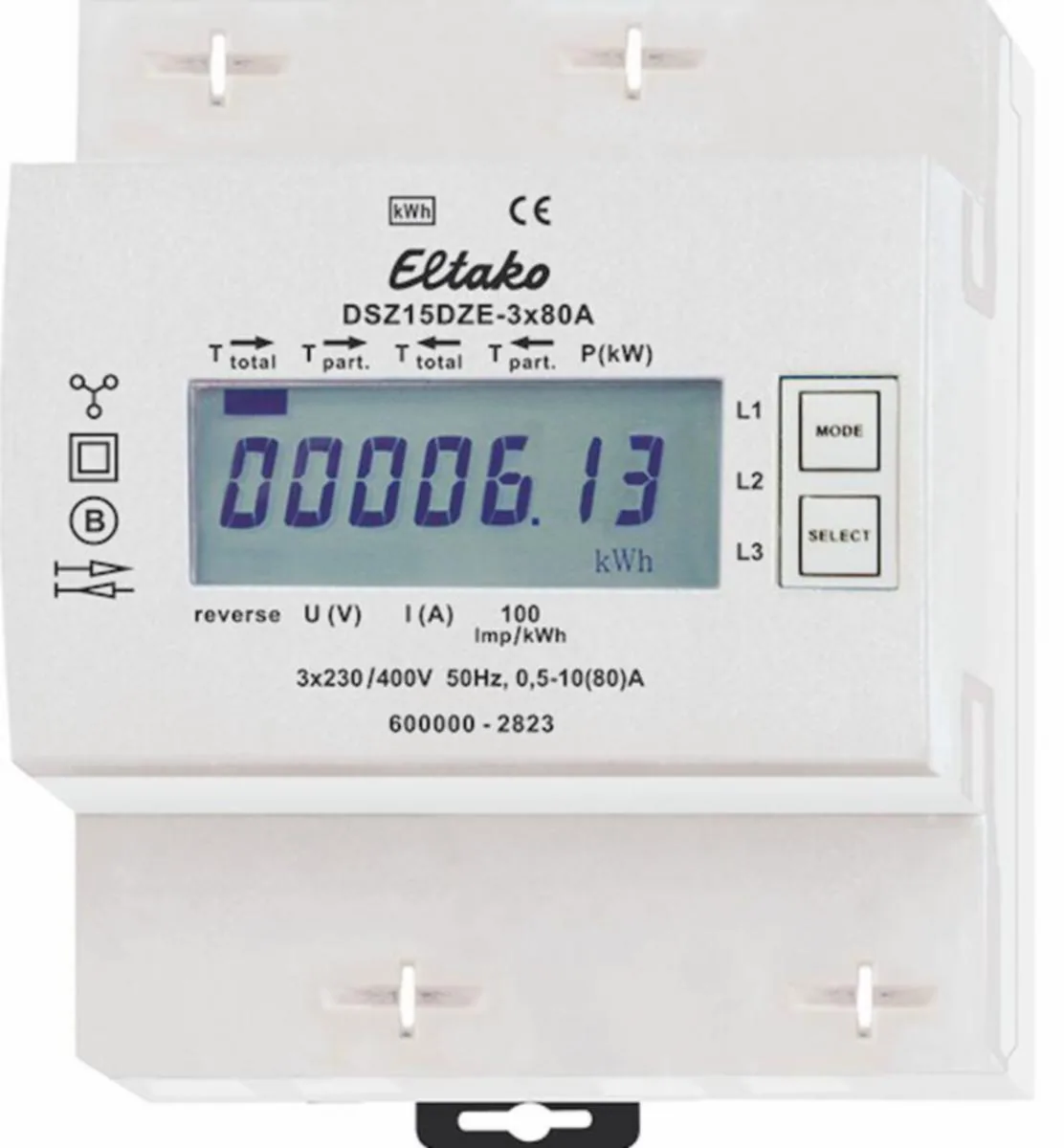

Energiamittari DIN Eltako Sarja 15

Vaihtoehdot

Tuotetiedot

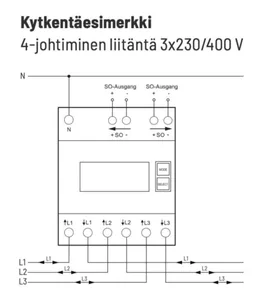

Kaksisuuntainen kolmevaihe energiamittari, esimerkiksi aurinkopaneeliasennuksiin. Nestekidenäytöstä voidaan lukea kokonaisenergiankulutus kulutusta ja tuottoa kohti (kWh), nollattavaan muistiin tallennettu kokonaiskulutus kulutusta ja tuottoa kohti (kWh), hetkellinen virrankulutus P (kW), hetkellinen jännite U (V) ja hetkellinen virta I (A) per vaihe. Normaalinäytössä energian mittauksesta saadut arvot on tasapainotettu ja näytössä näytetään kummankin suunnan lukemien summa. Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 4 moduulia = leveys 70mm, syvyys 58mm. Tarkkuusluokka B (1%). S0-liitännällä. Suoraan mittaava kolmivaihevirtamittari, mittaa pätöenergian tulojen ja lähtöjen välillä virtaavien sähkövirtojen perusteella. Laitteen oma kulutus, joka on korkeintaan vain 0,5 wattia, tai pätöteho, joka on 0,5 wattia johtoa kohden, ei tule huomioiduksi mittauksissa, eikä se näy näytössä. 1, 2 tai 3 vaihejohtimet joiden virta on maksimissaan 80A, voidaan kytkeä mittariin. Käynnistysvirta on 40mA. N-liittimen on oltava aina kytkettynä. Energiankulutuksen ja energian tuoton arvot tallennetaan haihtumattomaan muistiin ja näytetään uudelleen heti sähkökatkon jälkeen. 7-osainen nestekidenäyttö voidaan lukea myös ilman virransyöttöä kahdesti kahden viikon sisällä. Virrankulutus osoitetaan palkilla näytössä, joka vilkkuu nopeudella 100 kertaa/kWh. Näytön oikealla puolella ovat näppäimet MODE ja SELECT. Paina niitä selataksesi valikkoa käyttöohjeen mukaisesti. Vikailmoitus (false). Kun jokin vaihejohdin puuttuu, näyttöön ilmestyy 'false' ja kyseinen vaihejohdin näytetään näytöllä.

Tekniset tiedot
