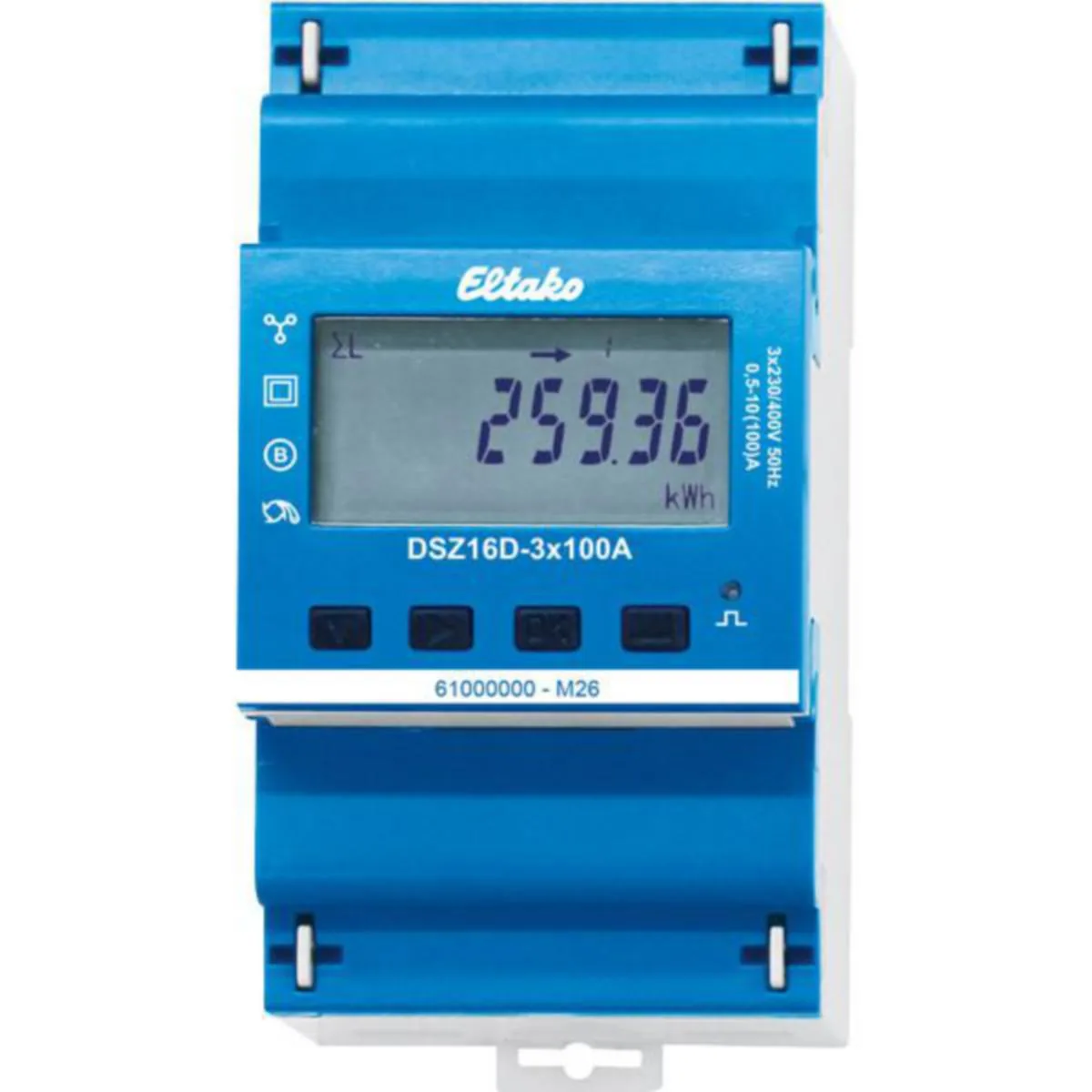

Energiamittari DIN Eltako Sarja 16 3-V,3X100A,MID,SUORA,MODBUS

Vaihtoehdot

Tuotetiedot

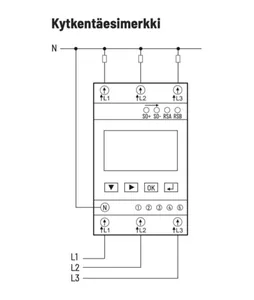

3-vaiheinen energiamittari suoraan mittaukseen. MID-sertifioitu ja siten hyväksytty laskutuskäyttöön. 3x100A, Modbus- ja S0-liitännät vakiona. Voidaan yhdistää erilaisiin Modbus-yhdyskäytäviin, kuten ZGW16WL-IP, tiedon analysointia ja siirtoa varten eri protokollien kautta. Virrankulutus valmiustilassa vain 0,8W vaihetta kohden.3 moduulia, (leveys 54mm), syvyys 58mm. Sinetöitävät liitinkannet. Tarkkuusluokka B (1%). Käynnistysvirta on 40mA vaihetta kohden. Soveltuu laskutuskäyttöön.Mittaustoiminnot ja mitattavat arvot: Jännite, virta, pätöteho, näennäisteho, loisteho, tehokerroin, taajuus. 4-tariffimittari ja kokonaismittari pätöteholle. 1, 2 tai 3 vaiheen kytkentä on mahdollista. Mittausarvojen päivitys 100ms välein. Suurin virta 100A / Referenssivirta (perusvirta) 10A. Näytön ominaisuudet ja käyttö: Mittarin lukema. Jännitteet: L1-N, L2-N, L3-N, L1-L2, L2-L3, L3-L1. Virta: L1, L2, L3, N. Pätöteho vaiheittain ja kokonaisteho. Taajuus. Kokonaiskulutus vaiheittain. Nykyisen tariffin näyttö (T1–T4). Nollattavat mittarilukemat kokonais- ja tariffiarvoille. Näyttö luettavissa myös sähkökatkon sattuessa (kahdesti 14 päivän aikana). LED-merkkivalo (100 pulssia/kWh). PIN-suojaus asetuksille. Tehdasasetusten palautus mahdollista (PIN, S0, Modbus).

Tekniset tiedot

Ladattavat tiedostot

• BIM-objekti
• Suoritustasoilmoitus (DoP)
• Linkki toimittajan sivulle
• Käyttöohje
• STK Linkki
