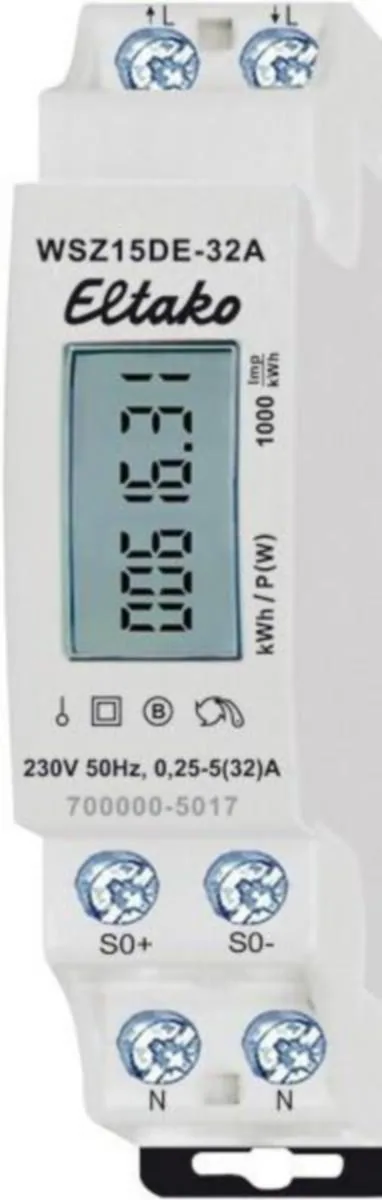

Energiamittari Eltako WSZ15DE-32A

Vaihtoehdot

Tuotetiedot

Yksivaihe energiamittari, suora mittaus.Laitteen nestekidenäytössä vaihtuu vuorotellen kokonaisenergiankulutus (kWh) ja hetkellinen virrankulutus (W). Maksimivirta 32A. 1 DIN-moduuli = leveys 18mm, syvyys 58mm. Ei MID-hyväksyntää. Tarkkuusluokka B (1%). S0-liitännällä. Näyttö voidaan lukea vain, kun virta on kytketty, kulutus kuitenkin tallennetaan tyhjentymättömään muistiin ja näkyy heti virran palauttamisen jälkeen. Laitteen näyttö vaihtaa 30 sekunnin välein 5 sekunniksi kokonaiskulutuksesta kWh, hetkelliseen kultukseen watteina. Valmiustilan kulutus vain 0,4W. Vikailmoitus: Yhteysvirheen sattuessa, näytön taustavalo alkaa vilkkua. Tämä vaihtovirtamittari mittaa pätöenergian tulon ja lähdön välillä virtaavasta sähkövirrasta. Laitteen oma kulutus, joka on korkeintaan vain 0,4 wattia, ei tule huomioiduksi mittauksissa, eikä se tule näyttöön. Tämä mittari, kuten ei muutkaan mittarit, joissa ei ole vaatimuksenmukaisuustodistusta (esim MID), ei sovellu laskutukseen. Laitteeseen voidaan kytkeä johdin, jonka virranvoimakkuus on korkeintaan 32A. Käynnistysvirta on 20mA. Mikäli odotettavissa oleva kuorma on yli 50%, ilmanvaihtovälin tulee olla ½ moduulia viereen asennettuihin laitteisiin, käytä tarvittaessa DS12-välikappaletta. Kaksi N-liitintä, useampien mittareiden turvalliseen ristikkäisjohdotukseen. Digitaalinäytössä on 7 numeroa. Kaksi desimaalia esitetään 99999,99kWh saakka, 100000,0kWh:n yläpuolella on vain yksi desimaali. Virrankulutus osoitetaan palkilla näytössä, joka vilkkuu nopeudella 1000 kertaa/kWh.

Tekniset tiedot
